Uso del control de posición del elevador hidráulico

PY18473-UN-11JUL14

Palancas de control de la plataforma de conducción abierta aislada

PY16597-UN-14AUG12

Palancas de mando de la cabina

PY18781-UN-17SEP13

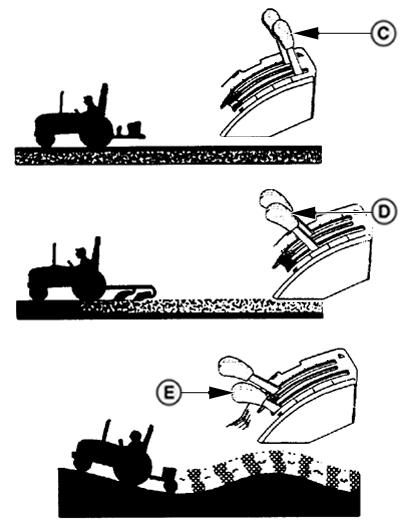

A - Palanca de control de posición

B - Palanca de control de carga

C - Palanca de control de posición en posición de retroceso

D - Palanca de control de posición en la profundidad deseada

E - Palanca de control de posición y palanca de mando de tiro en posición de flotación

ATENCIÓN: Para evitar movimientos inesperados del elevador electrohidráulico, coloque la palanca de mando de tiro (B) totalmente hacia adelante antes de añadir cualquier implemento.

Coloque la palanca de mando de tiro (B) hacia adelante cuando NO desee que el elevador electrohidráulico se ajuste automáticamente, por ejemplo cuando añada un implemento al tractor.

Emplee la palanca de control de posición (A) para controlar el movimiento y la profundidad del enganche. El control de posición debe usarse para las siguientes aplicaciones:

TRANSPORTE de aperos vuelta al final del campo. La palanca de control de posición debe ser puesta totalmente hacia atrás (C) para transportar tanto carga como usos sin carga.

PROFUNDIDAD CONSTANTE de los accesorios en terrenos planos y para accesorios suspendidos sin contacto con el suelo, tales como esparcidores o pulverizadores. Poner la palanca de control de posición a la profundidad deseada (D).

Usar la función de FLOTACIÓN para aperos con patines o ruedas auxiliares de profundidad cuya función sea soportar todo el peso de los aperos. Mueva ambas palancas al máximo hacia adelante (E) para permitir al apero seguir el contorno del terreno.

NOTA: Los brazos izquierdos pueden ajustarse para la flotación del apero. (Ver "Ajuste de flotación de aperos" en esta sección).
