Conexión de un cilindro de simple efecto

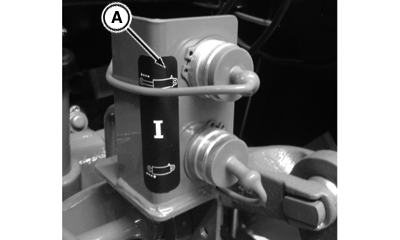

PY16040-UN-26JUN12

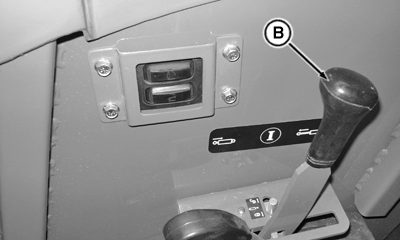

PY18475-UN-11JUL14

Palanca de la VMD I — Plataforma de conducción abierta

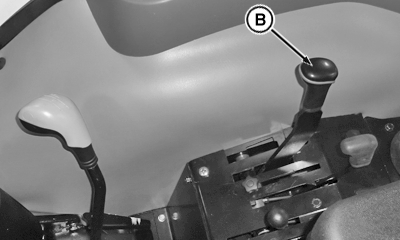

PY17981-UN-11JUN14

Palanca de la VMD I — Cabina

A - Toma de la VMD I

B - Palanca de control de la VMD I

Para que la palanca (B) funcione bien, los cilindros de simple efecto deberán conectarse sólo a la toma de VCS I en la posición de extensión (acoplador superior) (A).

IMPORTANTE: El volumen de aceite necesario para extender el cilindro no debe disminuir el nivel de aceite hidráulico/de la transmisión. Comprobar el nivel de aceite con el cilindro totalmente extendido. (Ver "Sistema hidráulico y de transmisión")

Empujar la palanca de control de la VCS totalmente hacia adelante para usar la posición de "flotación" para bajar el cilindro de acción única.

La posición de "flotación" permite al cilindro extenderse y retraerse libremente sin restarle potencia al motor.
