Extensión / retracción de cilindros

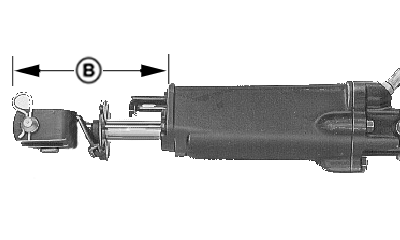

PY6487-UN-20NOV18

Cilindro

PY18476-UN-11JUL14

Plataforma de conducción abierta aislada

PY17983-UN-11JUN14

Cabina

A - Palanca de control

B - Extensión y retracción del cilindro

Cilindro de extensión

Tire de la palanca (A) a la posición de punto muerto y manténgala contra la fuerza del muelle. Esto extiende el cilindro (B) (flecha hacia arriba) conectado a los acopladores I y en la mayoría de los casos el implemento se eleva. La palanca regresa al punto muerto cuando se suelta.

Retracción de cilindro

Empujar la palanca (A) hacia adelante y mantenerla en esa posición, contra la tensión del resorte. Este procedimiento retrae el cilindro (B) conectado a los acopladores de la VCS y en la mayoría de los casos el apero desciende. La palanca regresa al punto muerto cuando se suelta.

Posición de flotación

Empuje la palanca hacia adelante hasta su pos. de retención para accionar la función de flotación. La función de flotación permite al cilindro extenderse y retraerse libremente, p.ej. para que el apero siga el contorno del terreno.

IMPORTANTE: Cuando la función de FLOTACIÓN no es necesaria, desplazar manualmente la palanca para devolverla a la posición de punto muerto evitando así el accionamiento accidental de la función "flotación".
