Acceso a los fusibles y relés

PY18485-UN-11JUL14

Ubicación de la caja de fusibles en tractores con puesto de conducción abierto independiente

PY16262-UN-19JUL12

Ubicación de la caja de fusibles de la cabina

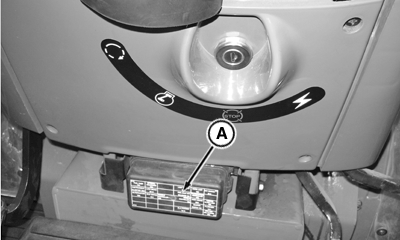

A - Tapa de la caja de fusibles (puesto de conducción abierto independiente)

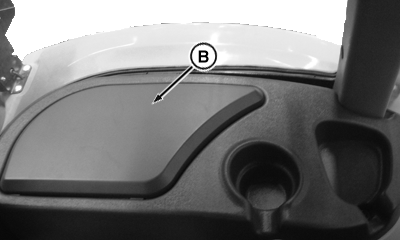

B - Tapa de la caja de fusibles (con cabina)

Para quitar la tapa de la caja de fusibles:

• Puesto de conducción abierto independiente — Apretar las lengüetas y sacar la tapa (A).
• Cabina — Quitar la tapa (B) haciendo palanca.

Amperaje de fusibles	Color
5 A	Anaranjado
10 A	rojo
15 A	Azul
20 A	amarillo
30 A	Verde

IMPORTANTE: No sustituir los fusibles originales por fusibles de mayor amperaje o la máquina podría dañarse.

Si el fusible del tamaño original no conduce la carga eléctrica y sigue fundiéndose, ponerse en contacto con su concesionario John Deere.
