Comprobación del nivel de aceite de la transmisión y el sistema hidráulico

PY16230-UN-17JUL12

PY17689-UN-24JAN13

Mirilla

PY16056-UN-20DEC12

Boca de llenado de aceite

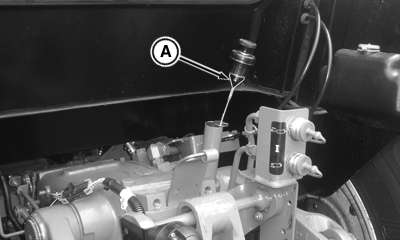

A - Varilla de nivel de aceite hidráulico y de la transmisión

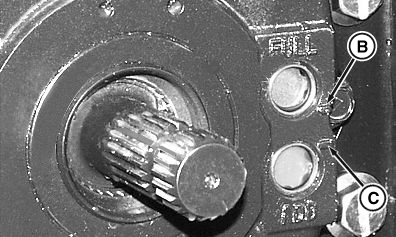

B - Marca de lleno/mirilla superior

C - Marca de añadir/mirilla inferior

D - Boca de llenado de aceite de la transmisión y el sistema hidráulico

Intervalo de mantenimiento — Cada 50 horas

IMPORTANTE: Con las comprobaciones rutinarias evitará tiempos de parada. El operador puede ayudar al mantenimiento preventivo documentando todas las fugas o anomalías. Ya que la transmisión funciona con aceite, es muy importante mantenerlo limpio y a un nivel correcto en todo momento.

1. Haga funcionar el motor a aproximadamente 1000 r/min durante al menos un minuto.

2. Mueva la palanca del elevador hidráulico al tope delantero para bajar el enganche del todo.

3. Detenga el motor y espere tres minutos más antes de verificar el nivel de aceite.

4. Solo para transmisión Sync Shuttle :

   Saque la varilla de nivel (A) y límpiela. Inserte la varilla de nivel hasta el fondo. El nivel debe estar entre la marca de lleno y el extremo de la varilla de nivel.

   Si el nivel de aceite está por debajo de la marca inferior, saque el tapón de llenado y añada aceite.

5. Solo para transmisión PowerReverser™ :

   Limpie la mirilla y compruebe el nivel de aceite. El nivel del aceite debe quedar entre la marca de lleno (B) en la mirilla superior y la marca de añadir (C) en la mirilla inferior.

   NOTA: Siempre que la marca de añadir (C) en la mirilla inferior esté llena, no es necesario rellenar con aceite. La marca de llenado (B) en la ventana superior es el indicador de lleno de nivel de aceite, no es necesario rellenar con aceite.

   Añada aceite por la boca de llenado (D) si el nivel de aceite está bajo.

6. Instale la boca de llenado de aceite de la transmisión y el sistema hidráulico.
