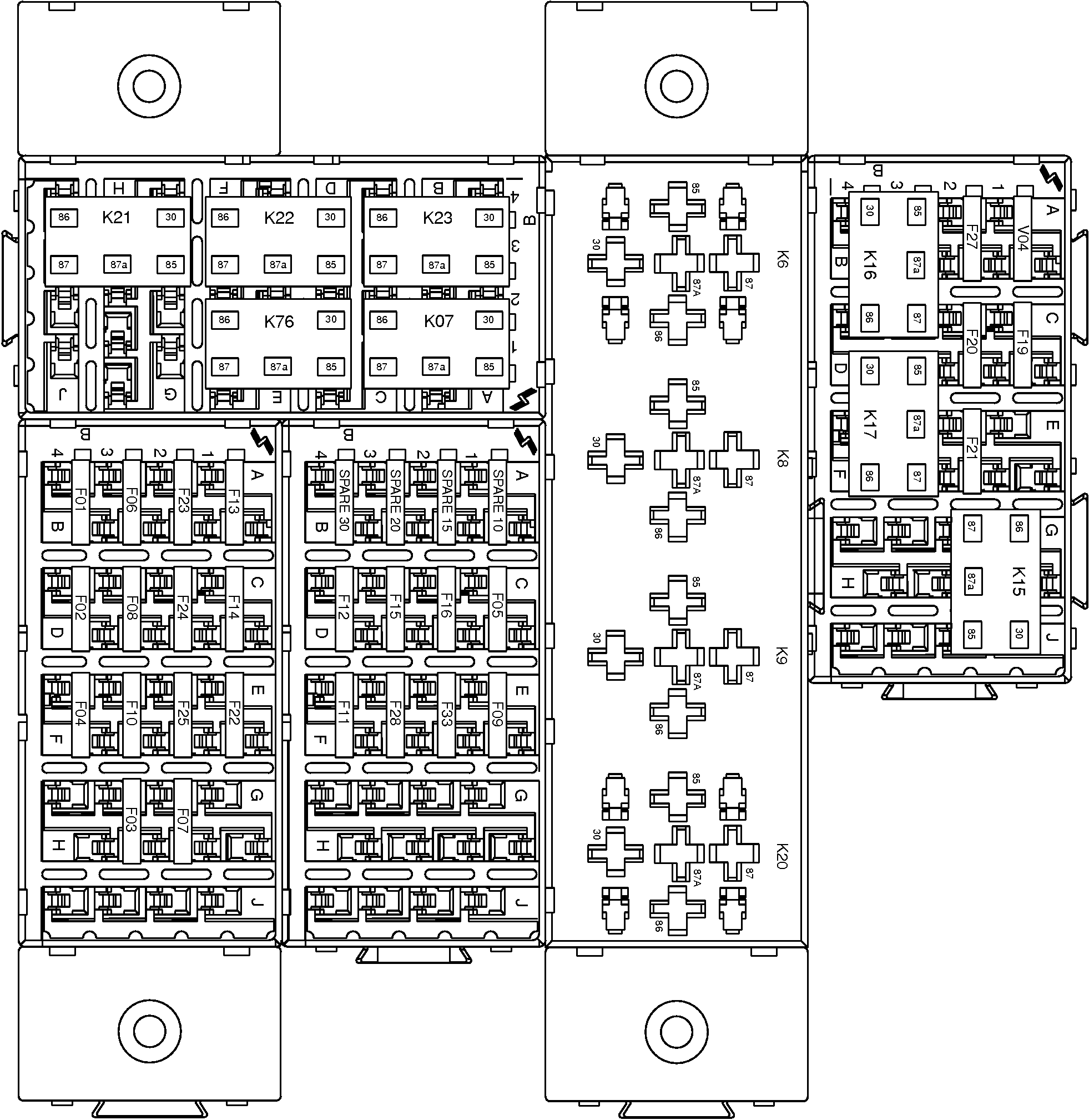

Fusibles y relés de la caja de fusibles—Cabina (transmisión PowrReverser™)

PY16385-UN-27SEP12

F01 - Fusible de llave de contacto, 20 A

F02 - Fusible de intermitentes de avería y giro, 30 A

F03 - Fusible de radio y luz interior de cabina, 10 A

F04 - Fusible del interruptor de luces, 20 A

F05 - Fusible de luces cortas, 10 A

F06 - Fusible de bloque de empalme, 30 A

F07 - Fusible del interruptor de intermitente de giro, 10 A

F08 - Fusible del cuadro de instrumentos, 10 A

F09 - Fusible del interruptor del pedal de freno, 15 A

F10 - Fusible de alimentación auxiliar del remolque, 30A

F11 - Fusible de bloque de empalme, 30 A

F12 - Fusible de la radio, 10 A

F13 - Fusible de faros de trabajo traseros, 30 A

F14 - Fusible de faros de trabajo delanteros, 30 A

F15 - Fusible de luces de posición traseras, 10 A

F16 - Fusible de los faros de luz larga, 10 A

F19 - Fusible para unidad de control electrohidráulica y Service ADVISOR, 10 A

F20 - Fusible de alimentación del sistema electrohidráulico, 10 A

F21 - Fusible de la unidad de control electrohidráulica, 10 A

F22 - Fusible del interruptor del asiento, 10 A

F23 - Fusible del ventilador derecho y sistema de calefacción, ventilación y aire acondicionado, 30 A

F24 - Fusible del limpiaparabrisas, 20 A

F25 - Ventilador izquierdo, 20A

F27 - Fusible de la alarma de retroceso dePowrReverser™, 5 A

F28 - Fusible de luces de posición traseras, 10 A

F33 - Fusible de faros de trabajo, 10 A

SPARE 10 - Fusible de repuesto, 10 A

SPARE 15 - Fusible de repuesto, 15 A

SPARE 20 - Fusible de repuesto, 20 A

SPARE 30 - Fusible de repuesto, 30 A

K06 - Relé de alimentación del remolque

K07 - Relé auxiliar

K08 - Relé de faro de trabajo trasero

K09 - Relé de faros de trabajo delanteros

K15 - Relé del sistema electrohidráulico

K16 - Relé de no-neutral

K17 - Relé de activación de la transmisión

K20 - Relé del sistema de calefacción, ventilación y aire acondicionado

K21 - Relé del sistema de limpialunetas

K22 - Relé del ventilador izquierdo

K23 - Relé del ventilador derecho

K76 - Relé de la bomba de alimentación

V04 - Diodo
