Cambio de filtro y aceite hidráulico y de la transmisión

Intervalo de mantenimiento—1200 horas

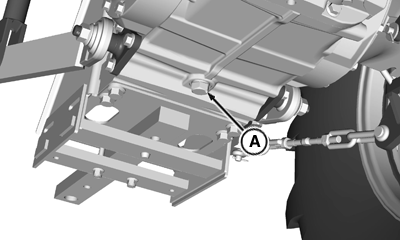

PY16333-UN-29AUG12

Tapón de vaciado de la transmisión

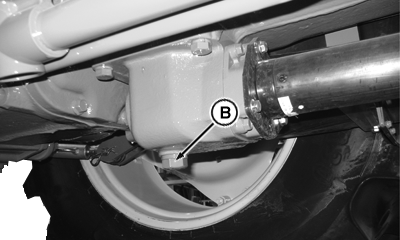

PY16334-UN-29AUG12

Tapón de vaciado de la caja intermedia

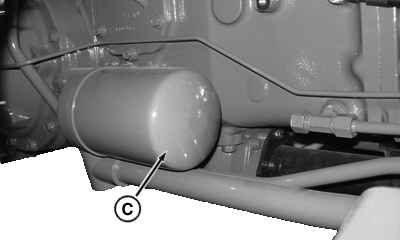

PY16231-UN-17JUL12

Filtro de aceite

PY16056-UN-20DEC12

Varilla de nivel

A - Tapón de vaciado del cárter de la transmisión

B - Tapón de drenaje de la caja de descenso de la TDM

C - Filtro de aceite

D - Varilla de nivel

1. Bajar el elevador hidráulico para eliminar el aceite retenido.

2. NOTA: La capacidad aproximada del cárter de transmisión para Sync Shuttle es 38 L (10 gal.) y 43,5 L (11,54 gal) para PowrReverser™.

   Quitar el tapón de vaciado (A) de la caja de la transmisión y drenar completamente el aceite. Desechar debidamente el aceite usado.

3. Si se equipa eje de tracción delantera, quite también el tapón de vaciado (B) de la caja intermedia.

4. Sustituya el filtro de aceite (C) cuando cambie el aceite. Aplicar una camada de aceite a la junta estanca del nuevo filtro e instalar el nuevo filtro. Apretar a mano solamente.

5. Llenar el sistema con aceite hidráulico y de la transmisión. (Consultar la sección "Combustible, lubricantes y refrigerante del motor").

   Elemento	Medición	Especificación
   Aceite de la transmisión Sync Shuttle (TDM)	Capacidad	38 L (10 gal)
   Transmisión PowrReverser (TDM)	Capacidad	43,5 L (11.54 gal)

6. Revisar el nivel con la varilla de nivel (D) o la mirilla (si se tiene) después de llenar, y otra vez tras cinco minutos en funcionamiento.
