Limpieza del tamiz de aspiración de aceite de la transmisión/hidráulico

Intervalo de mantenimiento—1200 horas

1.

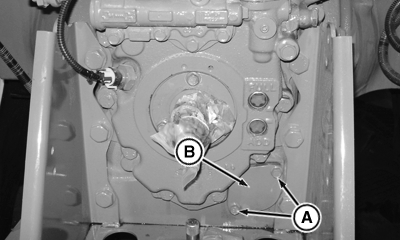

   PY16070-UN-16AUG13

   PowrReverser™

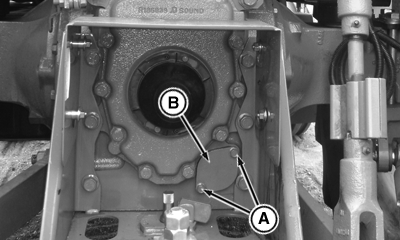

   PY16232-UN-17JUL12

   Sync Shuttle

   A - Tornillos

   B - Tapa de la malla filtrante

   Vaciar el aceite hidráulico y de la transmisión. (Consultar "Cambio de aceite y filtro de transmisión/sistema hidráulico", en esta sección.)

   NOTA: La capacidad aproximada del cárter de transmisión para Sync Shuttle es 38 L (10 gal.) y 43,5 L (11,54 gal) para PowrReverser™.

---




2. Extraer los dos tornillos (A) y retirar la tapa (B) del tamiz.

3. Retirar el tamiz y ver si presenta daños. Sustituir si es necesario. Limpiar el tamiz filtrante con disolvente y secarlo con aire comprimido.

4. Instalar la malla filtrante cuidadosamente para que la parte de adelante de la malla filtrante sea insertada en el orificio adelante del cárter del diferencial.

5. Llenar el sistema con aceite hidráulico y de la transmisión. (Ver "Cambio de aceite y filtro de transmisión/sistema hidráulico", en esta sección.)

6.

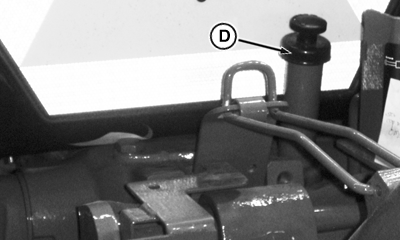

   PY16056-UN-20DEC12

   D - Transmisión - Varilla de nivel de aceite hidráulico

   Revisar el nivel con la varilla de nivel (D) o la mirilla (si se tiene) después de llenar, y otra vez tras cinco minutos en funcionamiento.

---
