Comprobación del sistema de seguridad del arranque — Transmisión PowrReverser™ (si se tiene)

Intervalo de mantenimiento—250 horas

Control de la transmisión

1.

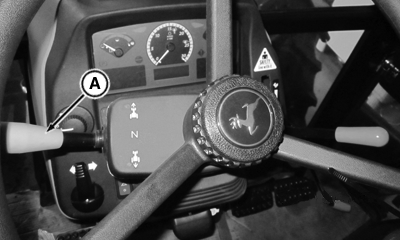

   PY18292-UN-16AUG13

   Se muestra un tractor con cabina; el modelo con plataforma de conducción abierta aislada es similar

   A - Palanca de PowrReverser

   Verificar que no haya nadie cerca del tractor.

---




2. Pisar a fondo los pedales del embrague y del freno.

3. Poner la palanca de PowrReverser™ (A) en "AVANCE" o en "MARCHA ATRÁS".

4. Arrancar el motor. Si el motor arranca en cualquiera de estas posiciones, se debe reparar el sistema de seguridad del arranque. Consultar al concesionario John Deere de inmediato.

El motor debería arrancar sólo en PUNTO MUERTO.

Interruptor de la TDF

1.

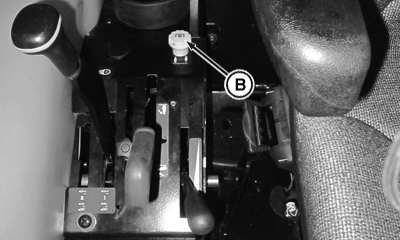

   PY18293-UN-16AUG13

   En la imagen: tractor con cabina

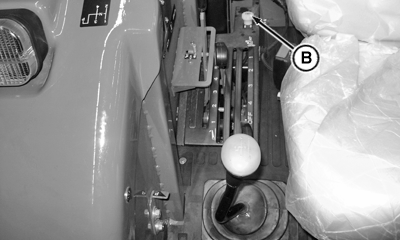

   PY18480-UN-11JUL14

   Modelo con plataforma de conducción abierta aislada

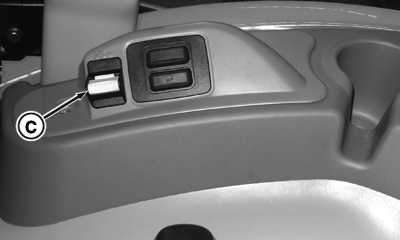

   PY18962-UN-21MAY14

   En la imagen: tractor con cabina

   B - Interruptor de la TDF

   C - Interruptor de la TDF

   Pisar a fondo los pedales del embrague y del freno.

---




2. Interruptor de encendido/apagado de la TDF (B): Tirar del interruptor de la TDF (B) hacia arriba a la posición CONECTADA.

   Cabina con interruptor de encendido y apagado de la TDF (C): Pulsar hacia adentro el interruptor de la TDF (C) y luego hacia afuera para poner el interruptor de la TDF en posición ACTIVADA.

3. Arrancar el motor. Si el motor arranca en esta posición, se debe reparar el sistema de seguridad del arranque. Consultar al concesionario John Deere de inmediato.

El motor debería arrancar solamente con el interruptor de la TDF (B o C) en posición DESCONECTADA (transmisión Sync Shuttle 9x3).

NOTA: Hay dos versiones de interruptor de TDF electrohidráulica, como puede verse en los detalles (B) y (C). Consultar la información pertinente del interruptor de la TDF electrohidráulica según la configuración del tractor.
