Funcionamiento de la TDF del tractor — (SyncShuttle)

PY16572-UN-09AUG12

Palanca del acelerador

PY18953-UN-21MAY14

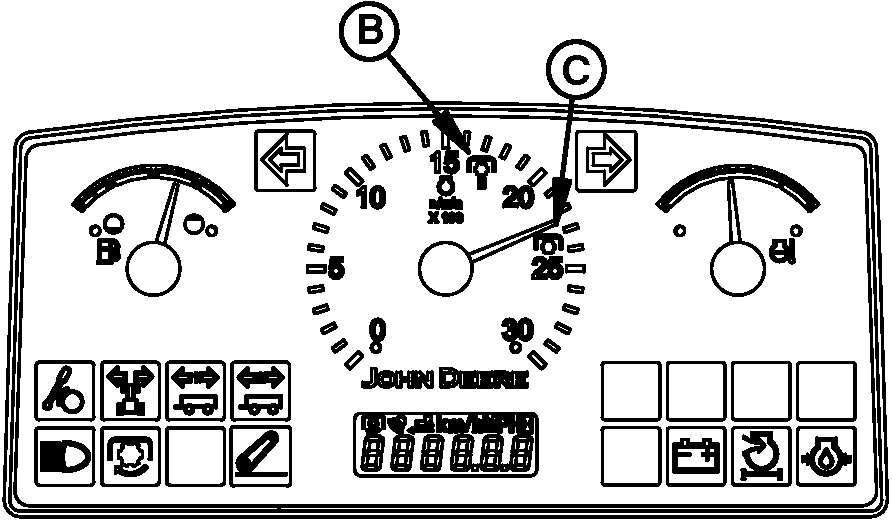

Panel de instrumentos

PY16608-UN-18AUG12

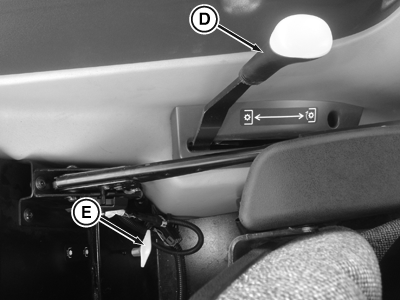

Mandos del lado izquierdo

A - Palanca del acelerador

B - Velocidad de trabajo 540E

C - Velocidad de funcionamiento de la TDF 540 estándar

D - Palanca de la TDF

E - Palanca de cambio de la TDF 540/540E

1. Arrancar el motor y empujar la palanca del acelerador de mano (A) hacia delante hasta que en el cuentarrevoluciones se vea la velocidad nominal de TDF de 1705 r/min (B) para el funcionamiento de 540E o 2400 r/min (C) para el funcionamiento de la 540 estándar.

2. Mueva la palanca de la TDF (D) hacia delante para conectar la TDF.

3. Tirar de la palanca (E) para el funcionamiento en modo económico de 540 y empujar de la palanca para el funcionamiento de 540 estándar.

4. ATENCIÓN: Girar la llave para detener el motor, poner el tractor en posición de estacionamiento y esperar a que todos los mecanismos se hayan detenido antes de limpiar la máquina o hacer ajustes en aperos accionados por la TDF.

   Tire de la palanca de la TDF (D) hacia atrás para desembragar la TDF.
