Cambio de los filtros de admisión de aire del motor

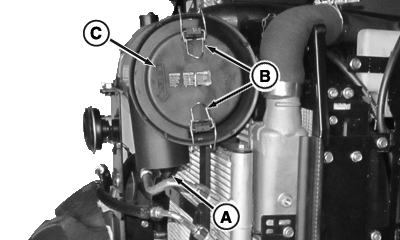

PY16221-UN-16SEP13

A - Lengüeta

B - Retención

C - Cubierta

Intervalo de mantenimiento — Anualmente* * El intervalo puede variar según las condiciones de funcionamiento

1. Levantar el capó.

2. Suelte la retención (B) y retire la cubierta (C) del lateral.

3.

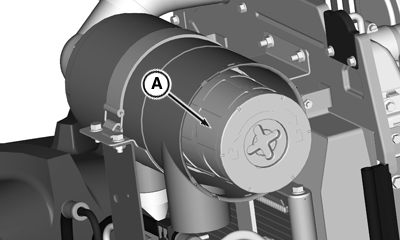

   PY16222-UN-24AUG12

   Filtrante primario

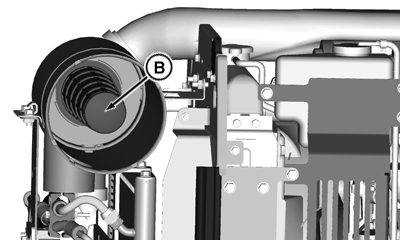

   PY16223-UN-30AUG12

   Filtrante secundario

   A - Elemento de filtro primario

   B - Elemento de filtro secundario

   Gire el filtrante primario (A) hacia la izquierda para retirarlo. No aplique fuerza excesiva. Si el filtro no sale con facilidad, muévalo lateralmente para sacarlo de forma segura.

---




4. La extracción del filtro secundario (B) es similar a la del filtro secundario (A).

   NOTA: Al instalar el receptáculo del filtro de aire, asegurarse de que la válvula de descarga de polvo está hacia abajo.

5. Instale cuidadosamente el nuevo filtro secundario (B) y bloquee el filtro rotándolo ¼ de vuelta hacia la derecha.

6.

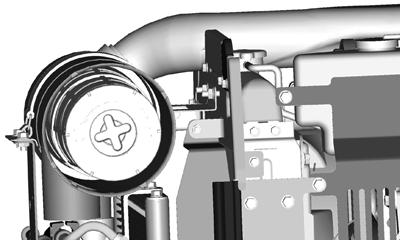

   PY16344-UN-11SEP12

   La instalación del nuevo filtro primario (A) es similar a la instalación del filtro secundario (B).

   NOTA: Asegúrese que ambos filtros están sellados, apoyados e instalados correctamente. Las presillas de la cubierta exterior del filtro de aire también deben fijarse correctamente.

---




7. Cierre la tapa y suba la retención.

8. Baje el capó.
