Testigo del sistema de elevación y descenso rápido QRL (si se tiene)

PY18955-UN-21MAY14

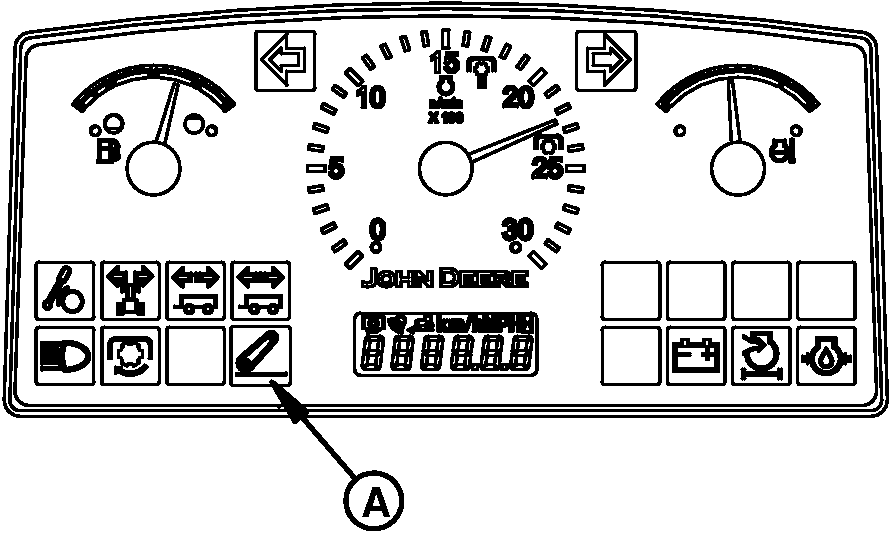

Testigo de elevación y descenso rápido

A - Testigo de elevación y descenso rápido

El testigo (A) avisa de disfunciones en el sistema de elevación y descenso rápido. Acudir al concesionario John Deere.

Testigo de error de QRL: entrada al cuadro de instrumentos para visualizar errores del sistema QRL. Los distintos errores se indicarán mediante este chivato como se define a continuación:

NOTA: Las secuencias de parpadeo se consideran en % durante un segundo. El chivato parpadea en color ámbar.

Errores de protección, motores eléctricos en cortocircuito o no en marcha	Continuamente encendido
Interruptor averiado (en cortocircuito o abierto)	Parpadeo del 50% (2 parpadeos por segundo)
Interruptor o motor eléctrico no conectados	Parpadeo 30% encendido y 70% apagado (2 parpadeos por segundo)
Sobreintensidad en el motor eléctrico	Parpadeo del 50% (5 parpadeos por segundo)
