Uso de los interruptores electrónicos de elevación/descenso rápido (si se tienen)

ATENCIÓN: Evitar riesgos de lesiones graves o mortales por movimientos del tractor. Poner la transmisión en posición de estacionamiento antes de hacer uso de los interruptores exteriores de elevación y descenso. Mantenerse alejado de líneas de transmisión en rotación y puntos de interferencia.

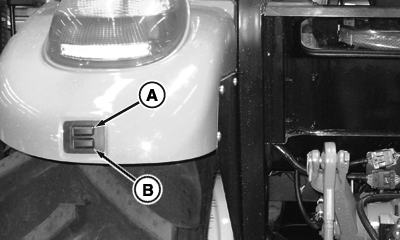

Interruptor de EQRL (guardabarros trasero izquierdo)

Mantener oprimido el interruptor de elevación/descenso rápido (EQRL) para mover el enganche trasero.

PY18956-UN-21MAY14

Se muestra el guardabarros trasero izquierdo de un tractor con cabina; el modelo con plataforma de conducción abierta aislada es similar

PY11274-UN-28JAN11

Se muestra tractor con cabina, el puesto de conducción abierto independiente es similar

A - Interruptor de elevación del enganche trasero

B - Interruptor de descenso del enganche trasero

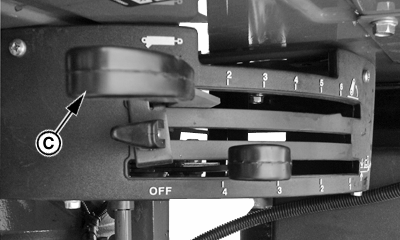

C - Palanca de control de posición

NOTA: En el momento en que se deje de accionar el interruptor, el apero se mantendrá en la posición a la que haya llegado.

El apero se eleva cuando el interruptor (A) se mantiene accionado.

El apero desciende cuando el interruptor (B) se mantiene accionado.

El interruptor podrá accionarse las veces que se quiera hasta llegar a la máxima posición de elevación o descenso.

NOTA: El control de posición externo (montado en el guardabarros) sube o baja el enganche trasero a menor velocidad e ignora los ajustes de altura y profundidad.

IMPORTANTE: Una vez que se active el interruptor de mando del enganche trasero, no se deberá operar ya el enganche mediante la palanca de control de posición.

Interruptor de EQRL (guardabarros delantero derecho)

IMPORTANTE: No accionar nunca el interruptor de elevación/descenso rápido (EQRL) cuando el enganche trasero esté en su posición máxima de elevación/descenso.

PY18957-UN-28NOV14

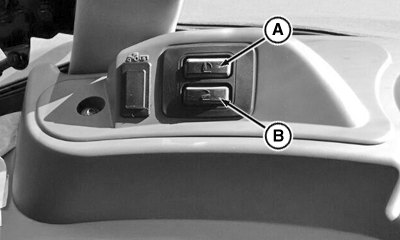

Guardabarros delantero derecho - Cabina

PY18474-UN-11JUL14

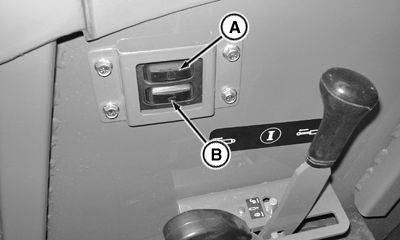

Guardabarros delantero derecho - Plataforma de conducción abierta aislada

A - Interruptor de elevación rápida

B - Interruptor de descenso rápido

Poner la llave de contacto en pos. de encendido y esperar a que suene un pitido en el cuadro de instrumentos. Ver si en el cuadro se muestran códigos de error del sistema EQRL. Si no hay códigos de error presentes, arrancar el motor y esperar a que se apague la luz testigo de carga de la batería. Accionar el interruptor de elevación rápida (A) una vez para subir el enganche trasero y accionar el interruptor de descenso rápido (B) para bajar el enganche trasero completamente o hasta el nivel definido en la palanca de control de posición. El límite de elevación del enganche del interruptor (A) puede ajustarse manualmente al 50%, 75% o 95% del máximo de la palanca de control de posición con un margen de error del ± 5%.

IMPORTANTE: Nunca mantener oprimido el interruptor de EQRL una vez se inicie la elevación o el descenso.

Nunca accionar el interruptor de EQRL más de 3 veces una vez se inicie la elevación o el descenso.

NOTA: El sistema cambia al modo seguro y presentará códigos de error en el cuadro de instrumentos si se detecta un uso anormal del interruptor de EQRL y el interruptor de EQRL dejará de funcionar. El sistema no estará operativo hasta volver a conectar el encendido. Esto es para proteger el motor eléctrico del EQRL y la ECU frente a daños.
