Mandos del tractor — Panel derecho (cabina)

PY18269-UN-13OCT14

PY18959-UN-21MAY14

PY18958-UN-21MAY14

PY18779-UN-16SEP13

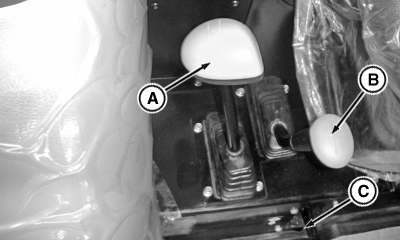

A - Palanca de cambio de marchas

B - Palanca de cambio de grupos

C - Pedal del bloqueo del diferencial

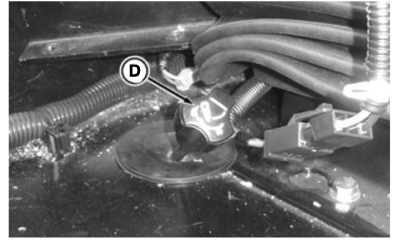

D - Ruedecilla de velocidad de descenso del elevador hidráulico

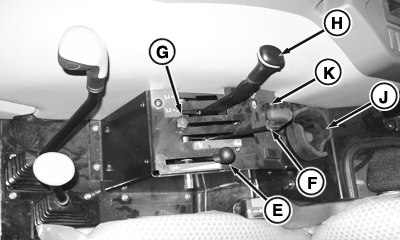

E - Palanca de control de tiro

F - Palanca de control de posición

G - Botón de tope del control de posición

H - Palanca de VCS I

J - Portabotellas de agua

K - Bloqueo de palancas de VMD

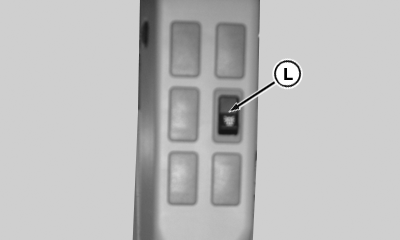

L - Interruptor de la luz giratoria

PY18960-UN-28NOV14

PY18977-UN-12DEC14

PY22905-UN-12DEC14

Lado izquierdo

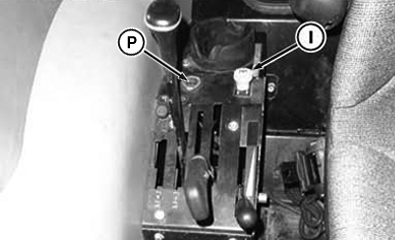

I - Interruptor de encendido y apagado de la TDF electrohidráulica (solo transmisión PowrReverser™)

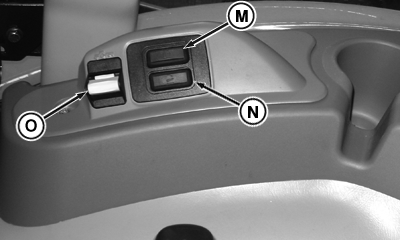

M - Interruptor de elevación rápida

N - Interruptor de descenso rápido

O - Interruptor de encendido y apagado de la TDF electrohidráulica (solo transmisión PowrReverser™)

P - Toma eléctrica para accesorios 12 V

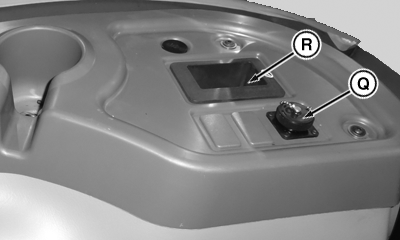

Q - Toma eléctrica para accesorios 12 V

R - Bandeja

NOTA: El interruptor de encendido y apagado de TDF electrohidráulica ofrece dos opciones, tal y como aparece en los gráficos en los que se muestran los ítems (I) y (O). Consultar la información pertinente sobre el interruptor de encendido y apagado de la TDF electrohidráulica de acuerdo con la configuración de su tractor.
