Ajuste de límite del enganche para EQRL (si existe)

IMPORTANTE: El ajuste de la altura de varillaje de 3 puntos o el cambio del porcentaje de una elevación se pueden realizar con el varillaje de 3 puntos en la posición inferior. Si no se encuentra en la posición inferior, pulse el interruptor rápido de descenso para colocar el varillaje de 3 puntos en la posición inferior y empiece a cambiar el ajuste de la altura de elevación.

NOTA: Este ajuste se aplica al interruptor rápido de elevación. La altura de elevación del enganche con la palanca de control de posición no se ve alterada.

1. La altura de elevación del enganche trasero se puede ajustar con un 50 %, 75 %, o 95 % de la altura de elevación total según los requisitos operativos.

2.

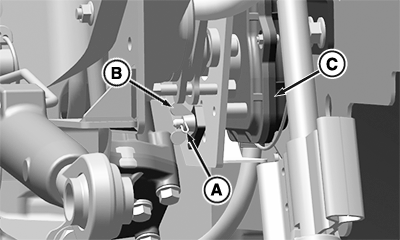

   PY28552-UN-03NOV16

   A - Pasador de aletas

   B - Tuerca de mariposa

   C - Motor EQRL

   Retire el pasador de aletas (A).

---

3. Retire la tuerca de palomilla (B).

4.

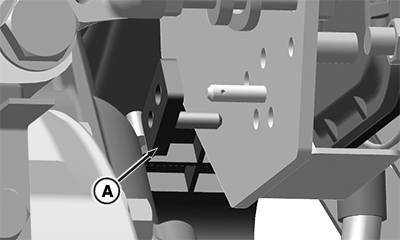

   PY28553-UN-03NOV16

   Pasador de bloqueo

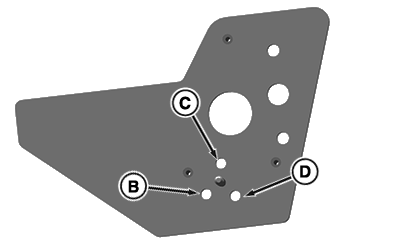

   PY28554-UN-03NOV16

   Placa de tope

   A - Pasador de bloqueo

   B - 50 % del límite de altura

   C - 75 % del límite de altura

   D - 95 % del límite de altura

   Retire el pasador de bloqueo (A) e insértelo en el orificio de rango de altura correspondiente.
5. Coloque el pasador de bloqueo (A) en el orificio (B) para lograr una altura de elevación del 50 % del enganche.
6. Coloque el pasador de bloqueo (A) en el orificio (C) para lograr una altura de elevación del 75 % del enganche.
7. Coloque el pasador de bloqueo (A) en el orificio (D) para lograr una altura de elevación del 95 % del enganche.

8.
   PY28552-UN-03NOV16

   A - Pasador de aletas

   B - Tuerca de mariposa

   C - Motor EQRL

   Instalar la tuerca de mariposa (B) y el pasador de aletas (A).

---
