Toma auxiliar de siete polos
PY15580-UN-07AUG12

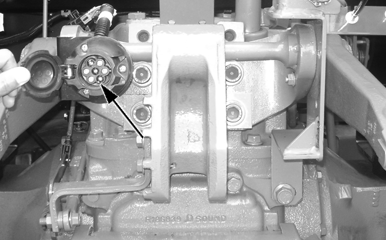

Parte trasera del tractor
PY5606-UN-06MAR07

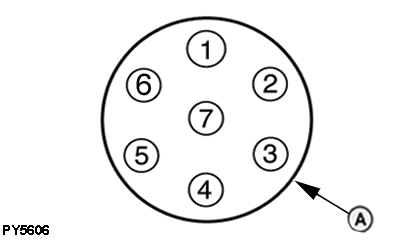

Toma auxiliar de siete polos
A - Toma auxiliar de siete polos
La toma (A) se emplea para conectar luces, intermitentes de giro y equipos eléctricos externos en remolques y aperos. Al tirar de aperos remolcados, emplee siempre las luces auxiliares, ya que las luces y señales traseras del tractor pueden quedar ocultas por el apero.NOTA: Su concesionario John Deere dispone de enchufes de conexión adecuados.
|
Terminal |
Función |
Color del cable |
|---|---|---|
|
1 |
Intermitente de giro a la izquierda |
Verde |
|
2 |
Accesorios |
Rojo |
|
3 |
Masa |
Negro |
|
4 |
Intermitente de giro a la derecha |
Verde |
|
5 |
Luz de posición trasera |
Gris |
|
6 |
Luz de freno |
Azul |
|
7 |
Luz de posición trasera |
Gris |
|
SV86979,0000062-63-20121220 |
