Tendido de cables y mazos de cables

PY16148-UN-24DEC12

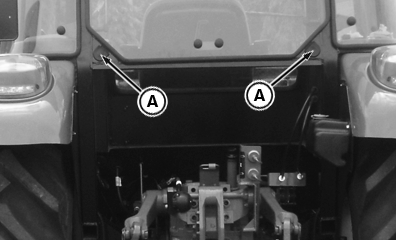

Fuera de la cabina

P12682-UN-24NOV03

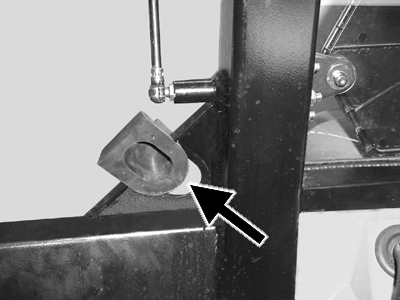

Dentro de la cabina

A - Tapones de goma

El marco de la ventana trasera de la cabina dispone de dos aberturas por las que pueden pasar los cables/mazos de cables. Abrir la ventana y quite los tapones de goma (A). Corte los tapones de goma por las incisiones provistas para permitir el tendido de los cables a través de los tapones. Conectar los extremos del cable o mazo de cables, introducir los tapones de goma y cerrar la ventana.
