Uso de batería auxiliar/cargador

TS204-UN-15APR13

ATENCIÓN: Los gases de la batería son explosivos. Mantenga la batería alejada de chispas y llamas. Haga la última conexión y la primera desconexión en un punto alejado de la batería auxiliar.

IMPORTANTE: Vea que la polaridad sea la correcta antes de hacer las conexiones. La polaridad invertida dañará el sistema eléctrico y puede causar la explosión de la batería.

Si se usan dos o más baterías de refuerzo, DEBEN conectarse EN PARALELO. NO conecte las baterías en SERIES.

Batería auxiliar

1. Acceda a la batería. (Vea el procedimiento en la sección "Mantenimiento—Sistema eléctrico").

2.

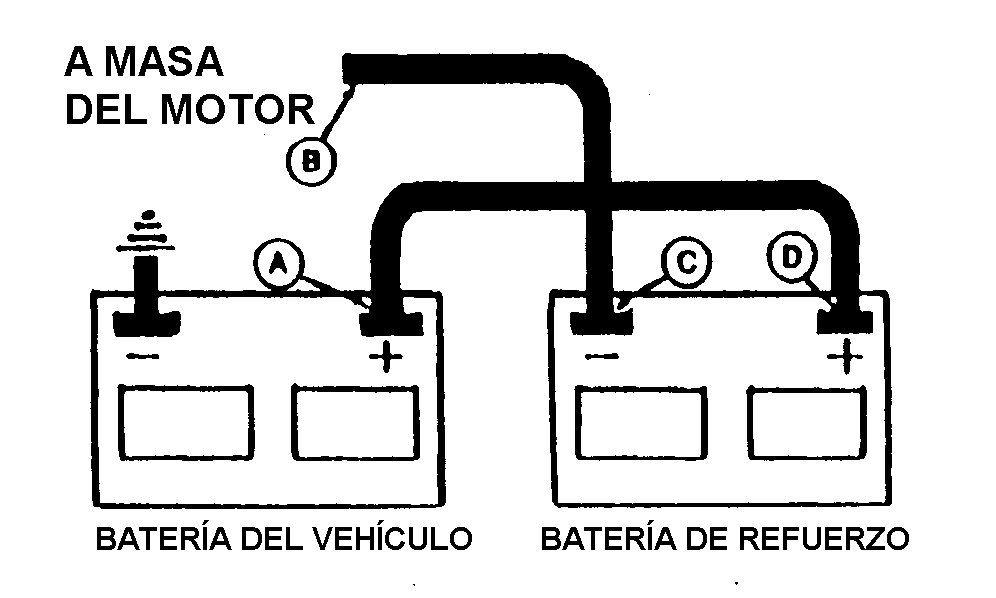

   M71044-63-28APR14

   A - Borne positivo (+) de batería del tractor

   B - Conexión a masa del motor

   C - Borne negativo (—) de la batería auxiliar

   D - Borne positivo (+) de batería auxiliar

   Conecte el cable auxiliar positivo rojo (+) al borne positivo de la batería auxiliar (D).

---




3. Conecte el otro extremo del cable auxiliar positivo (+) al borne positivo (+) (A) de la batería del tractor.

4. Conecte el cable de arranque negativo negro (—) al borne negativo (—) de la batería auxiliar (C).

5. Conecte el otro extremo del cable auxiliar negativo (—) a la conexión a masa del motor (B), en un punto alejado de la batería y del motor de arranque.

6. Gire la llave de contacto a la posición de ARRANQUE.

7. Cuando el motor arranca, desconecte primero el cable negativo (—) y después el positivo (+).

Cargador de batería

1. Con el cargador APAGADO, fije el cable positivo rojo al borne positivo de la batería (+) y el cable negativo del cargador a una toma de masa del bloque motor, alejada de la batería.

2. IMPORTANTE: NO ponga el cargador de la batería por encima de los 12 V.

   Encienda el cargador y cargue la batería siguiendo las instrucciones del fabricante.

3. Apague el cargador. Desconectar primero el conductor negativo del cargador, y luego el positivo.
