Funcionamiento de la transmisión Sync Shuttle

PY16588-UN-20AUG13

PY16589-UN-13AUG12

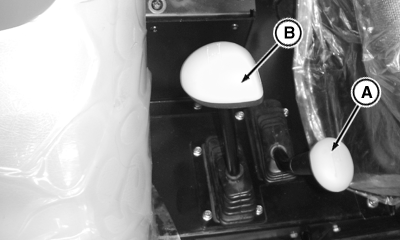

A - Palanca de cambio de grupos

B - Palanca de cambio de velocidades

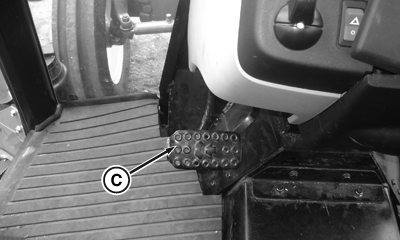

C - Pedal del embrague

La palanca de cambio de grupos (A) proporciona tres grupos de velocidades: A, B y C.

La palanca de cambio de marchas (B) proporciona tres velocidades de avance (1, 2, 3) y una de marcha atrás.

• El uso de grupos permite obtener nueve velocidades de avance

  y palancas de cambio de marchas

• El uso de grupos permite obtener tres velocidades de marcha atrás

  palanca de cambios

IMPORTANTE: El sincronizador de eje superior funciona sólo para el cambio de marchas. Para evitar dañar la transmisión, no intente cambiar de grupo en movimiento. Para cambiar a un grupo distinto, pare el tractor, pise a fondo el pedal del embrague y disminuya el régimen del motor.

El pedal del embrague debe estar COMPLETAMENTE pisado para cambiar de marcha (velocidad). Si el pedal del embrague no está totalmente pisado, la palanca de cambio no se moverá de punto muerto. Si esto ocurre, pise más a fondo el pedal de freno. Si la carrera libre del pedal del embrague no cumple lo especificado, consulte a su concesionario John Deere para reajustar el varillaje del pedal del embrague.

Para evitar un desgaste innecesario del embrague, nunca conduzca con el pie apoyado sobre el pedal del embrague.

Cambio de grupo: El tractor debe estar completamente parado cuando se cambia a cualquier grupo.

1. Una vez parado el tractor, baje las r/min al ralentí.
2. Pise A FONDO el pedal del embrague.
3. Seleccione el grupo deseado (A, B, C).
4. Suelte despacio el pedal del embrague para levantar gradualmente la carga.
5. Aumente el régimen del motor una vez hecho el cambio.

Cambio de marcha (velocidad): El cambio de marchas puede hacerse sobre la marcha, sin parar.

1. Con el tractor en movimiento, pise A FONDO el pedal del embrague (C).
2. Seleccione la velocidad deseada (1, 2, 3).
3. Suelte despacio el pedal del embrague para levantar gradualmente la carga.
