Ajuste de la oscilación lateral del enganche

LX1031675-UN-22MAR24

Barra estabilizadora

LX1031676-UN-22MAR24

Posición 1

LX1031677-UN-19FEB03

Posición 2

LX1033523-UN-22MAR24

A - Ajustador

B - Varilla roscada

C - Pasador

D - Vástago

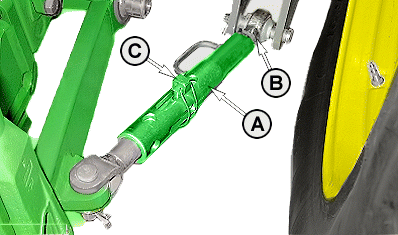

Las barras estabilizadoras pueden usarse para ajustar los brazos de tiro a la categoría I a la (longitud de la barra 444 mm; 17.5”) o categoría II (longitud de la barra 425 mm; 16.7”). Haga esto girando el ajustador (A) hasta que su final esté nivelado con la ranura del vástago roscado (B).

Cuando se ajusta adecuadamente para la categoría I, la ranura corta está arriba del todo. Para la categoría II, la ranura larga está arriba del todo.

El pasador (C) puede usarse para fijar el brazo de tiro o ajustarlo para oscilación lateral.

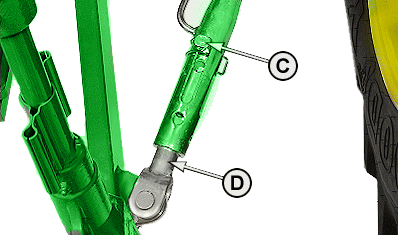

Incluso en la posición 1 (se muestra), los brazos de tiro pueden oscilar ligeramente. Si las circunstancias especiales requieren eliminar incluso esta oscilación, instale el pasador (C) por detrás del extremo del vástago (D) y gire el ajustador hasta que los brazos de tiro estén rígidos.

• Posición 1 = fija (sin oscilación lateral)
• Posición 2 = oscilación lateral
