Conexión de mangueras de cilindros

ATENCIÓN:

X9811
X9811-UN-23AUG88

Las fugas de fluidos a presión pueden penetrar en la piel y provocar lesiones de gravedad. Evitar riesgos, aliviando la presión antes de desconectar las mangueras hidráulicas u otras tuberías. Apretar todas las conexiones antes de aplicar la presión. Para localizar una fuga utilizar un pedazo de cartón. Proteger las manos y el cuerpo de los fluidos a alta presión.

En caso de accidente, pedir asistencia médica inmediatamente. El fluido inyectado en la piel debe extraerse quirúrgicamente dentro de pocas horas de ocurrido, de lo contrario podría producirse gangrena. Los médicos que no tengan experiencia en tratar este tipo de lesiones pueden dirigirse a un centro médico especializado. Tal información puede obtenerse de Deere & Company Medical Department en Moline, Illinois, EE.UU.

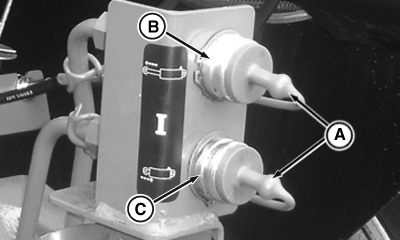

  1. PY16606
    PY16606-UN-16AUG12

    A - Tapón guardapolvos

    B - Acoplador

    C - Acoplador

    Retirar los tapones guardapolvo de los extremos de las mangueras.


  2. Retirar los tapones guardapolvos (A) de los acopladores.

  3. Asegúrese de que el extremo de la manguera y los acopladores estén limpios.

  4. El acoplador (B) recibe la manguera de extensión del cilindro.

  5. El acoplador (C) recibe la manguera de retracción del cilindro.

  6. ATENCIÓN: Las mangueras hidráulicas pueden fallar por daños físicos, dobleces, envejecimiento y exposición. Examinar regularmente las mangueras. Sustituir las mangueras dañadas. Consultar a su concesionario John Deere.

    Para conectar cada manguera, presionar la punta de la manguera firmemente adentro del enchufe. Tirar ligeramente de la manguera para asegurarse de que está correctamente conectada.
