Ajuste del cable de accionamiento del embrague de la TDF — (Sync Shuttle)

PY21301-UN-29JUL14

Izquierda del asiento del operador

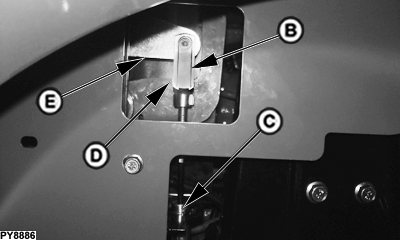

PY8886-UN-21APR09

Vista a través de la llanta del neumático trasero izquierdo

A - Palanca del embrague de la TDF

B - Pasador elástico

C - Cable

D - Horquilla

E - Brazo del embrague

1. Mueva la palanca del embrague de la TDF (A) hacia la posición trasera (desconectada).

2. Quite el pasador de resorte (B).

3. Gire el brazo del embrague (E) hacia la izquierda hasta que elimine el huelgo (note ligera resistencia).

4. Ajuste la horquilla (D) hasta que el pasador de resorte pueda instalarse a través de la horquilla y la palanca.

5. Instale un pasador de bloqueo de resorte a través de la horquilla y la palanca.
