Inspección de los filtros de admisión de aire del motor

PY16221
PY16221-UN-16SEP13

A - Lengüeta

B - Retención

C - Tapa

Intervalo de mantenimiento—250 horas

El equipo base de serie tiene un filtro de aire doble. Cuando se ilumina el testigo de obstrucción de aire en el panel de instrumentos, indica cartucho primario sucio. Un filtro sucio puede provocar pérdidas de potencia o mucho humo de escape.

Limpie el filtro primario cuando el testigo del panel se ilumine o cada 250 horas.

Ambos cartuchos deben sustituirse a la vez anualmente, con independencia de su estado.

  1. Levante el capó.

  2. Suelte la retención (B) y retire la cubierta (C) del lateral.

  3. PY16222
    PY16222-UN-24AUG12

    Filtrante primario

    PY16223
    PY16223-UN-30AUG12

    Filtro secundario

    A - Cartucho del filtro primario

    B - Cartucho del filtro secundario

    Gire el filtrante primario hacia la izquierda para retirarlo. No aplique fuerza excesiva. Si el filtro no sale con facilidad, compruebe si está en posición de bloqueo para sacarlo de forma segura.


  4. Limpie el filtrante primario golpeándolo suavemente en la palma de la mano. NO golpee el filtro contra una superficie dura. Límpielo soplándolo con aire comprimido (Presión máxima de 1.3 Bar /20 PSI). Mantenga la pistola próxima a la superficie interior y muévala hacia arriba y abajo por los pliegues.

    IMPORTANTE: NO dirija el aire desde fuera del filtro, pues ello podría impulsar la suciedad al interior.

  5. Limpie la suciedad del receptáculo con cuidado de no dañar el filtro secundario (B).

  6. El cartucho del filtro secundario (B) sólo debería quitarse para cambiarlo. Si parece sucio o dañado, no intente limpiarlo, cámbielo. La extracción del filtro secundario (B) es similar a la extracción del filtro primario.

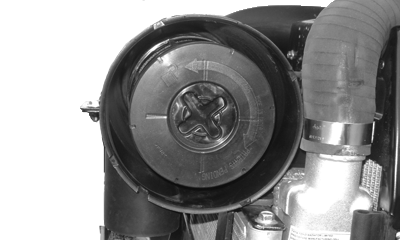

  7. PY16224
    PY16224-UN-12JUL12

    Instale cuidadosamente el filtro secundario y el primario.

    IMPORTANTE: Si el filtro primario no está dañado y el testigo del panel de instrumentos sigue iluminado, cambie ambos filtros.


  8. Cierre la tapa y suba el resalte.

  9. Cierre el capó.
