Revisión de nivel de aceite del cubo de rueda del eje de TDM

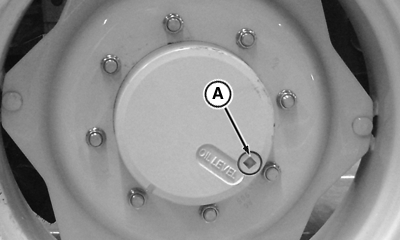

PY16236-UN-17JUL12

A - Tapón

Intervalo de mantenimiento—50 horas

1. Estacionar el tractor sobre una superficie nivelada.

2. Gire los cubos de las ruedas hasta que las palabras OIL LEVEL estén horizontales.

3. Extraer el tapón (A). El nivel de aceite debe llegar hasta justo debajo del agujero del tapón.

4. Si está más bajo, añadir aceite por el mismo agujero. Añadir aceite hidráulico y de la transmisión Hy-Gard™. (Véase la sección "Combustible, lubricantes y refrigerante del motor").

5. Instalar el tapón y apretarlo al valor especificado.

   Elemento	Medición	Especificación
   Tapón a cubo	Par de apriete	150 N·m (110 lb-ft)

6. Repita el procedimiento en el cubo de rueda del lado opuesto.
