Enjuague del sistema de refrigeración del motor

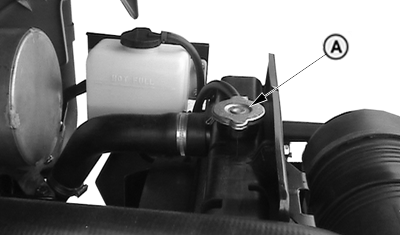

PY4157-UN-28AUG04

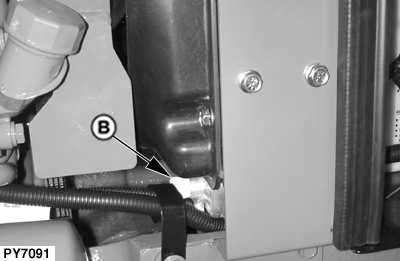

PY7091-UN-28JUN07

PY7090-UN-28JUN07

A - Tapón del radiador

B - Válvula de vaciado

C - Interruptor de arranque en tiempo frío

D - Tapa de termostatos

Para un funcionamiento más eficiente, vacíe el refrigerante viejo, enjuage todo el sistema y llénelo con una solución de anticongelante limpio por lo menos una vez cada dos años.

1. ATENCIÓN: NO saque el tapón del radiador ni vacíe el refrigerante del motor hasta que esté frío (el indicador de temperatura deberá estar por debajo de la zona verde). Siempre afloje el tapón del radiador o el tapón de vaciado lentamente para aliviar cualquier exceso de presión.

   Vacíe el refrigerante del motor - Saque el tapón del radiador (A). Abra la válvula de vaciado (B) del radiador y vacíe el agua/refrigerante del radiador. Vacíe el refrigerante del bloque motor.

2. IMPORTANTE: Para enjuagar completamente el sistema es necesario sacar el termostato.

   Quitar la cubierta (D) del termostato, quitar el termostato y colocar la cubierta (sin termostato). Apriete los tornillos al valor especificado.

   Elemento	Medición	Especificación
   Tornillos de la tapa del termostato	Par de apriete	47 Nm (35 lb-ft)

3. Enjuague del sistema con agua - Cierre todos los tapones y las válvulas de vaciado y llene el sistema con agua limpia. Haga funcionar el motor unos 10 minutos para que se suelten las partículas de óxido y los sedimentos. Detenga el motor y vacíe el agua del sistema antes de que se sedimenten dichos restos.

4. Enjuague del sistema con un limpiador de radiadores - Cierre todos los tapones y válvulas de vaciado, vuelva a instalar el interruptor de arranque en tiempo frío (C) y llene el sistema con agua y un limpiador de radiadores de buena calidad. Siga las instrucciones del prospecto del agente limpiador. Detenga el motor y vacíe inmediatamente el sistema.

5. Enjuague el sistema con agua - Cierre todos los tapones y las válvulas de vaciado, vuelva a instalar el interruptor de arranque en tiempo frío (C) y llene con agua limpia para enjuagar el sistema. Haga funcionar el motor unos 10 minutos y vacíe el agua de enjuague.

6.

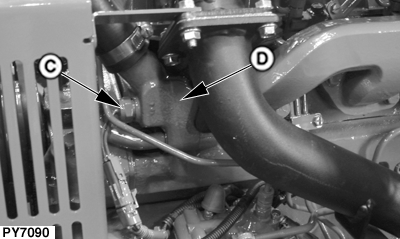

   PY7090-UN-28JUN07

   C - Interruptor de arranque en tiempo frío

   D - Tapa de termostatos

   Quitar la tapa del termostato (D) y limpiar el material de la junta. Aplique masa sellante a la nueva junta e instálela junto con el nuevo termostato y la tapa. Apriete los tornillos al valor especificado.

   Elemento	Medición	Especificación
   Tornillos de la tapa del termostato	Par de apriete	47 Nm (35 lb-ft)

---




7. Llenar con refrigerante nuevo – Cerrar todas las válvulas/tapones de vaciado y llenar con una mezcla de anticongelante, agua blanda y acondicionador de refrigerante, tal como se indica en la sección Combustible, lubricantes y refrigerante.

8. Comprobación del nivel de líquido refrigerante - Llene el radiador hasta arriba de la boca de llenado y llene el depósito de expansión hasta la marca de mínimo ("LOW"). Haga funcionar el motor hasta que alcance su temperatura de trabajo. Deje que el motor se enfríe (preferentemente de un día a otro) y compruebe nuevamente el nivel de líquido refrigerante. Con el motor frío, el nivel de refrigerante deberá llegar hasta la marca “LOW”. Con el motor a temperatura de trabajo, el nivel deberá llegar hasta la marca de máximo ("FULL"). Al llenar el sistema de refrigerante pueden ser necesarios varios períodos de funcionamiento/enfriamiento para estabilizar el nivel de refrigerante del sistema. Añada refrigerante de reposición al depósito de expansión para que haya líquido refrigerante hasta la marca correcta.
