Inspección del tensor de la correa del alternador/ventilador

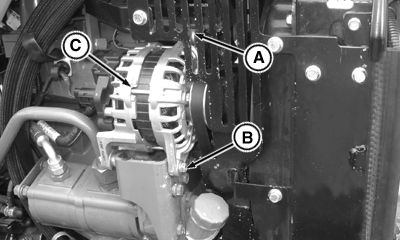

PY16261-UN-19JUL12

A - Tornillo del alternador

B - Tornillo del alternador

C - Alternador

Sustituya en caso de desgaste o daños. (Vea el procedimiento en la sección "Mantenimiento").

NOTA: Haga funcionar el motor cinco minutos, si la correa estaba fría. Si la correa está caliente, antes de ajustarla esperar 15 minutos a que se enfríe.

Compruebe la tensión de la correa empujándola a medio camino entre ambas poleas. La correa debe hundirse unos 19 mm (3/4”) al aplicarle 89 N (20 lbf) de fuerza.

IMPORTANTE: Haga palanca sólo contra el bastidor del alternador.

Ajuste la tensión aflojando los tornillos de ajuste (A) y el tornillo de montaje (B). Aplique fuerza al bastidor del alternador (C) hasta que la tensión de la correa sea la correcta. Apriete el tornillo y el perno.
