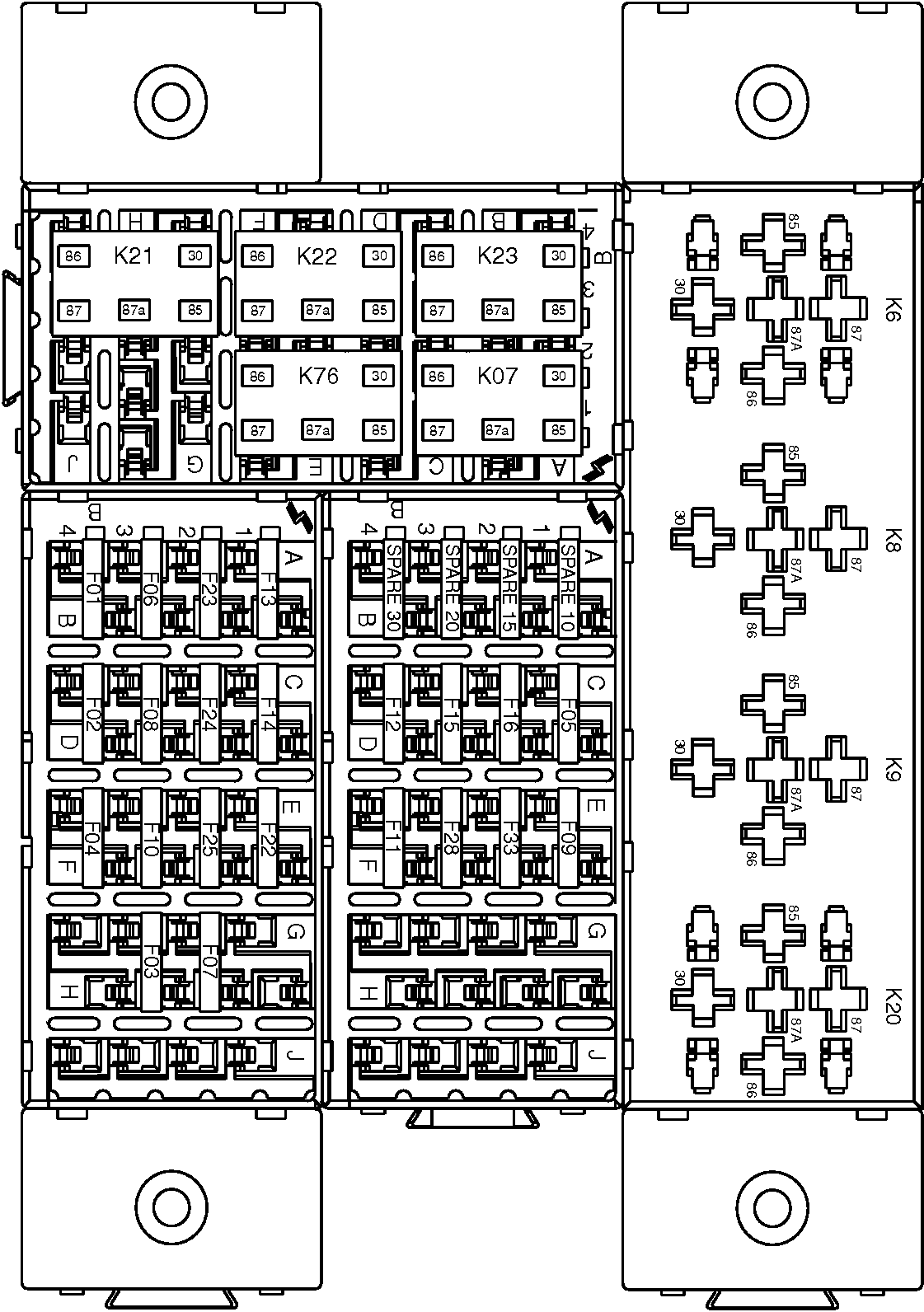

Fusibles y relés de la caja de fusibles—Cabina (transmisión SyncShuttle)

PY15627-UN-05FEB13

K06 - Relé de alimentación del remolque

K07 - Relé de accesorios

K08 - Relé de faro trasero de trabajo

K09 - Relé de faro delantero de trabajo

K20 - Relé del sistema de calefacción, ventilación y aire acondicionado

K21 - Relé de limpiaparabrisas

K22 - Relé del ventilador izquierdo

K23 - Relé del ventilador derecho

K76 - Relé de la bomba de trasvase de combustible

SPARE 10 - Fusible de repuesto, 10 A

SPARE 15 - Fusible de repuesto, 15 A

SPARE 20 - Fusible de repuesto, 20 A

SPARE 30 - Fusible de repuesto, 30 A

F01 - Llave de contacto, 30A

F02 - Interruptor de intermitentes de avería, 30A

F03 - Interruptor luz del techo de la cabina, 10A

F04 - Interruptor de luces, 20A

F05 - Luces de la cargadora, 10A

F06 - Bloque de empalme, 30A

F07 - Interruptor de intermitentes de giro, 10A

F08 - Cuadro de instrumentos, 10A

F09 - Interruptor de los pedales de freno, 15A

F10 - Remolque, 30A

F11 - Bloque de empalme, 30A

F12 - Radio, 10A

F13 - Faro trasero de trabajo, 30A

F14 - Faro delantero de trabajo, 30A

F15 - Luz de gálibo, 10A

F16 - Luces de la cargadora, 10A

F22 - Interruptor de presencia de operador, 10A

F23 - C-V-A/A, 30A

F24 - Limpialunetas, 20A

F25 - Ventilador izquierdo, 20A

F28 - Luz de gálibo, 10A

F33 - Proyector, 10A
