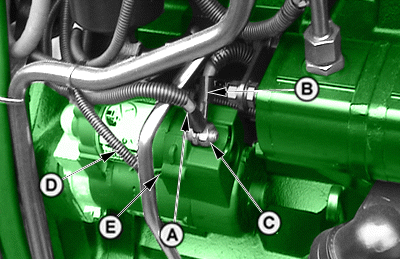

Conexiones del cableado del motor de arranque

PY4037-UN-15MAR24

A - Cable de batería grande

B - Cable del alternador

C - Borne grande de electroválvula

D - Cable blanco pequeño

E - Terminal de bobina

IMPORTANTE: Desconecte el cable negativo (masa) de la batería antes de intervenir en parte alguna del sistema eléctrico. Haga todas las demás conexiones antes de conectar el cable de masa.

Conecte el cable de batería grande (A) y el cable del alternador (B) al borne de bobina grande (C), tal y como se ilustra Conecte el cable pequeño blanco (D) al borne de bobina (E).
