Reglaje de los faros principales

1.

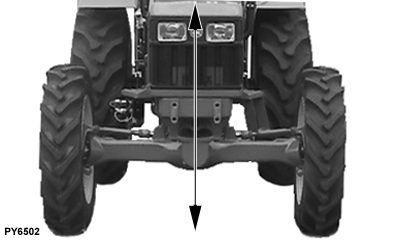

   PY6502-UN-06NOV06

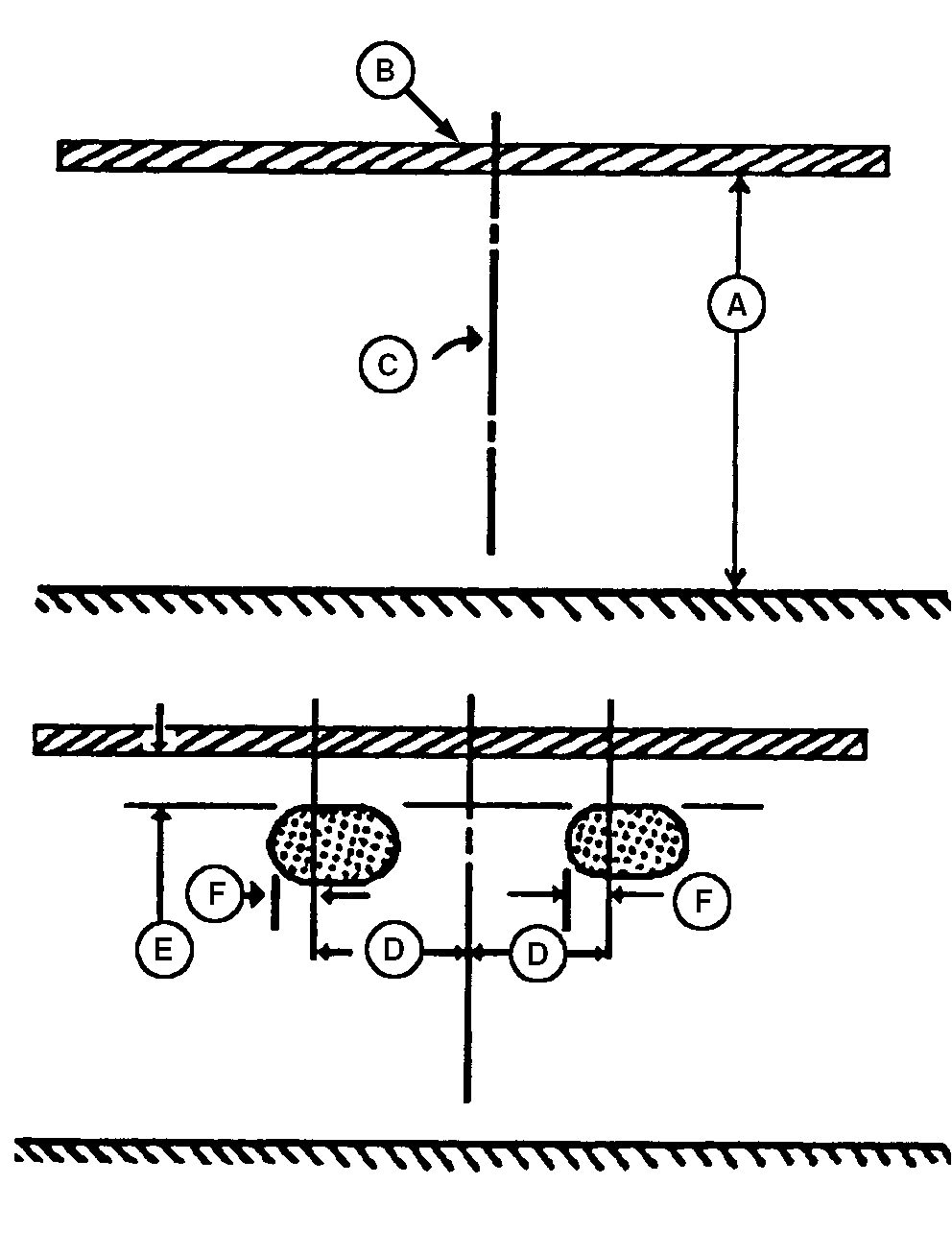

   LV3020-UN-10JUN99

   A - Distancia desde la parte superior del capó al suelo

   B - Cinta protectora

   C - Tubería central del tractor

   D - 130 mm de distancia desde la tubería central

   E - Parte superior del área

   F - Borde izquierdo del área

   Estacione el tractor sobre suelo nivelado, con los faros a 8 m (25 pies) de una pared.

---




2. Mida desde la parte superior del capó al suelo (A). Coloque una tira de cinta de carrocero (B) en la pared a esa altura.

3. Pegue en la parte delantera central superior del capó un trozo de cinta, doblado en el centro para que apunte hacia arriba.

4. Usando la cinta del capó como guía, mire a través del volante y sobre el capó para localizar la línea central del tractor. Marque la línea central de tractor (C) en la pared.

5. A partir de la línea central del tractor (C), marque un punto a 130 mm (5") en cada sentido (D). Esta marca localizará un punto justo en frente del centro de cada faro.

6. Ponga el interruptor de luces en posición de cortas.

7. Localice una pequeña zona de luz brillante proyectada por cada lámpara. Tape las demás luces, de ser necesario. La parte superior de la zona (E) debería estar a 130 mm (5”) por debajo de la cinta. El borde izquierdo de la zona (F) debería estar 130 mm (5") a la izquierda de la marca de ubicación del faro (D).

8. Para ajustar los faros principales. (Véase Ajuste de los faros en esta sección).
