Sustitución del elemento del proyector—Cabina

1.
   LV5569-UN-07DEC00


   LV5570-UN-07DEC00


   LV5571-UN-07DEC00

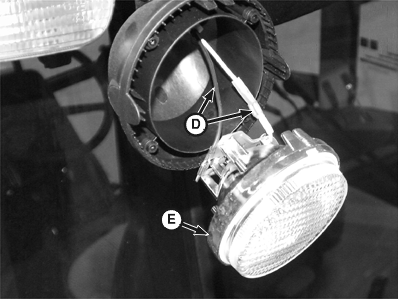

   A - Tapa

   B - Tornillos (4x)

   C - Anillo de seguridad

   D - Conector de cableado

   E - Bisel del proyector

   Retire la tapa (A) haciendo palanca.

---




2. Quite los tornillos (B), el anillo de sujeción (C) y la pantalla del proyector (E) de la caja.

3. Desconectar los conectores (D).

4. Suelte la presilla. Quite y desecha la bombilla vieja.

5. Inspeccione el retén de goma en busca de grietas que puedan causar fugas. De ser necesario, sustituir.

6. Ponga la bombilla nueva en la pantalla del proyector (E) y vuelva a poner la presilla.

7. Conecte la pantalla al conector.

8. Volver a instalar la pantalla, los tornillos y la tapa.
