Sustitución de la bombilla de la luz de aviso giratoria

LV9693-UN-19AUG04

LV9694-UN-19AUG04

A - Tuerca de mariposa

B - Capuchón de goma

ATENCIÓN: Las bombillas halógenas contienen gas a presión. La manipulación incorrecta de una bombilla podría ocasionar su explosión. (Véase "MANIPULACIÓN SEGURA DE LAS BOMBILLAS HALÓGENAS" en esta misma sección).

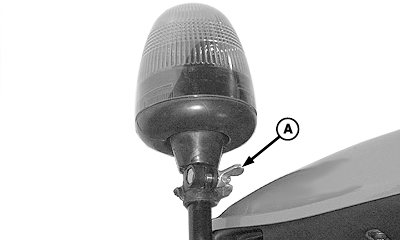

1. Suelte la tuerca de mariposa (A) y saque la luz de aviso giratoria.

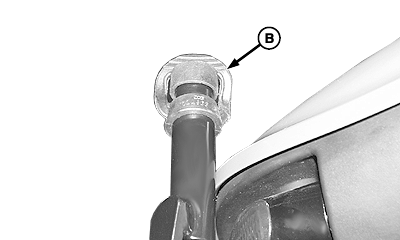

2. Instale el capuchón de goma (B).

3.
   LV9695-UN-19AUG04


   LV9696-UN-19AUG04


   LV9697-UN-19AUG04

   A - Pestaña

   B - Lente

   C - Pestaña

   D - Resorte de retención

   E - Bombilla

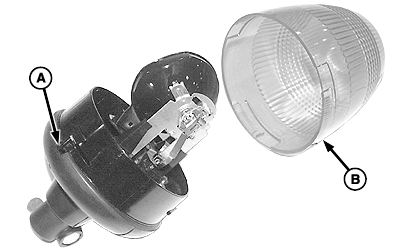

   Presione la pestaña (A) y gire la lente difusora (B) a la izquierda para sacarla.

---




4. Tire de la pestaña (C) para separarla de la bombilla.

5. Libere el resorte de retención (D) y saque la bombilla (E).

6. Instale la nueva bombilla en el orden inverso al seguido para sacarla.
