Limpieza de los filtros de aire de la cabina

Filtros de recirculación (dentro de la cabina)

Intervalo de mantenimiento — 500 horas*

* El intervalo puede variar según las condiciones de funcionamiento

ATENCIÓN: Los filtros de aire no han sido diseñados para filtrar sustancias químicas nocivas. Seguir las instrucciones del manual del operador del apero y del fabricante del producto químico al usar productos químicos agrícolas.

NOTA: Hay filtros en ambos lados de la cabina. Se muestra el lado izquierdo.

P14487
P14487-UN-30OCT07

P14488
P14488-UN-30OCT07

P14490
P14490-UN-30OCT07

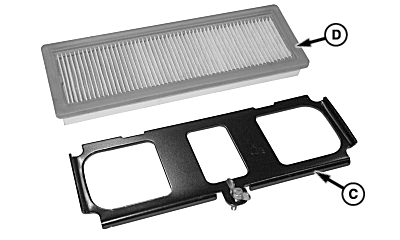

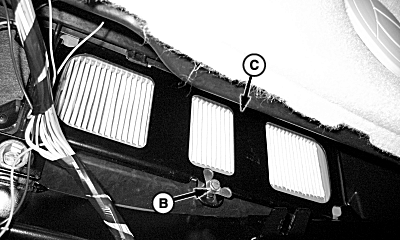

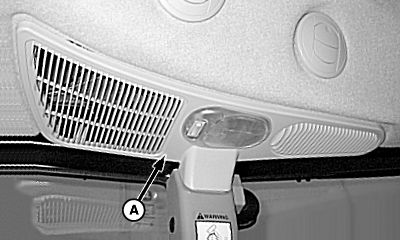

A - Cubierta

B - Tornillo de mariposa

C - Chapa de seguridad del filtro

D - Filtro

  1. Quitar la tapa (A) haciendo palanca. (Tirar hacia abajo a lo largo de la ventana).

  2. Retirar el tornillo de mariposa (B), la chapa de seguridad del filtro (C) y el filtro (D).

  3. Revise el filtro en busca de daños o agujeros. Inspeccione el retén de goma en busca de grietas o desgaste. De ser necesario, sustituir.

  4. NOTA: NO limpiar el filtro con agua o aire comprimido. No se recomienda limpiar el filtro y debe sustituirse según sea necesario.

    Cambie el filtro cuando esté sucio. Puede que sea necesario cambiar el filtro más a menudo en condiciones con mucho polvo.

  5. Instalar el filtro con un retén de goma hacia la chapa de seguridad del filtro (C).

  6. Instalar la chapa de seguridad del filtro (C), el tornillo de mariposa (B) y la cubierta (A).

  7. Repetir el procedimiento en el lado opuesto.


Filtros de aire fresco (fuera de la cabina)

  1. P14491
    P14491-UN-30OCT07

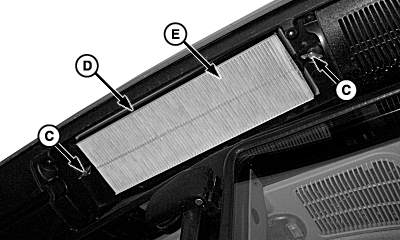

    Debajo del techo, encima de la puerta de la cabina

    P14489
    P14489-UN-30OCT07

    P14492
    P14492-UN-30OCT07

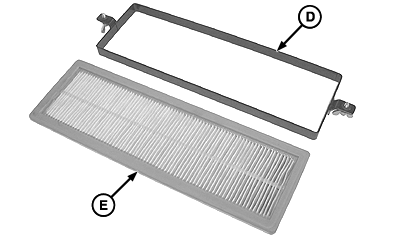

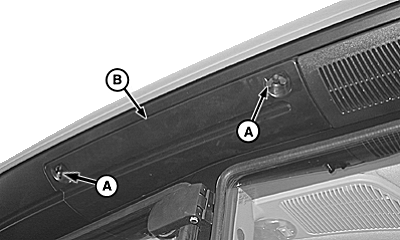

    A - Tornillo de mariposa

    B - Tapa del filtro

    C - Tornillo de mariposa

    D - Chapa de seguridad del filtro

    E - Filtro

    Quitar los dos tornillos de mariposa (A) y la tapa (B).


  2. Retirar los tornillos de mariposa (C), la chapa de seguridad del filtro (D) y el filtro (E).

  3. Inspeccionar el filtro (E) en busca de daños o agujeros. Inspeccione el retén de goma en busca de grietas o desgaste. De ser necesario, sustituir.

  4. NOTA: No limpie el filtro con agua o aire comprimido. No se recomienda limpiar el filtro y debe sustituirse según sea necesario.

    Cambie el filtro cuando esté sucio. Se requiere sustituir el filtro con más frecuencia en condiciones con mucho polvo.

  5. Instalar el filtro (E) con un retén de goma hacia la cabina.

  6. Instalar la chapa de seguridad del filtro (D) y los tornillos de mariposa (A).

  7. Instalar la cubierta y los tornillos de mariposa (A).

  8. Repetir el procedimiento en el lado opuesto.
