Identificación de palancas de mando y acopladores

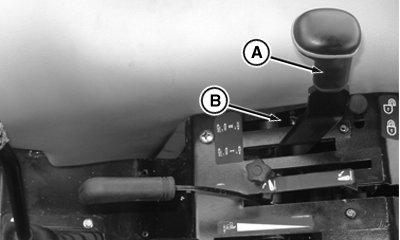

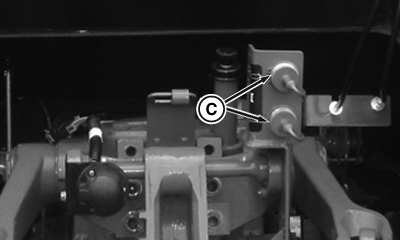

Al moverse la palanca de VCS (A) hacia adelante o hacia atrás se accionan los acopladores (C).
La VMD tiene una posición de flotación con tope cuando la palanca (A) se desplaza totalmente hacia adelante.
PY16604-UN-18AUG12
PY16605-UN-18AUG12
A - Palanca de VCS I
B - Palanca de VCS II (si se equipa)
C - Acopladores de VCS
PY15594-UN-18AUG12
PY15595-UN-18AUG12
D - Barra de avance / retroceso—Flotador
E - Adentro y afuera—Regenerativo

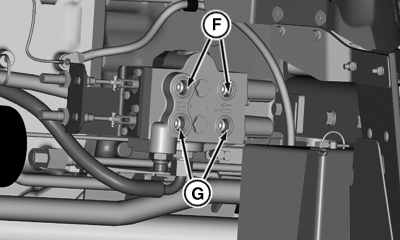

F - Acoplador central I—Flotador (si se equipa)
G - Acoplador central II—Regenerativo (si se equipa)

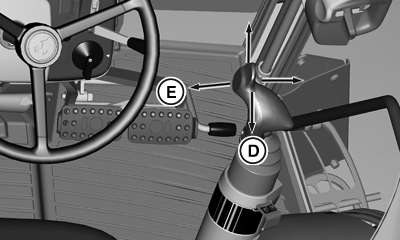

La palanca multifunción (si está equipada) tiene dos direcciones básicas de
movimiento para controlar el caudal de aceite que llega a los acopladores de montaje central, ubicados en el costado del tractor.
- Adelante y atrás (D) acciona el acoplador I (F).
- Hacia adentro y hacia afuera (E) acciona el acoplador II (G).
La palanca multifunción cae en una posición de flotación cuando se mueve completamente adelante.
La palanca multifunción cae en una posición regenerativa cuando se mueve completamente hacia afuera.
|
