Funciones de la palanca multifunción (si está equipada)

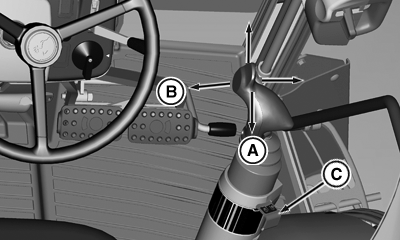

PY16186-UN-26JUN12

A - Sentido adelante y atrás

B - Sentido hacia adentro y hacia afuera

C - Bloqueo para transporte

La palanca de mando o la VCS I y la VCS II tienen cuatro direcciones de movimiento para permitir control simultáneo de dos funciones.

El sentido adelante y atrás (A) tiene las siguientes posiciones:

• Si se tira completamente hacia atrás hasta la posición extrema
  la VCS I se conecta normalmente al cilindro de la pluma cargadora
  y se eleva cuando se tira la palanca hacia atrás.
• El muelle centrado desconecta y bloquea la posición
  VCS se bloquea para mantener la pluma y la cuchara en
  posición.
• Si se lleva ligeramente hacia la posición de retracción
  el cilindro de la pluma baja, la válvula puede ser dosificada para
  controlar el descenso.
• Si se lleva completamente a la posición de flotación
  la VCS conecta ambas bocas del cilindro al circuito de retorno.
  La cargadora puede moverse libremente para seguir el contorno del terreno.
  La palanca tiene que retornarse manualmente a punto muerto.

El sentido adentro y afuera (B) tiene las siguientes posiciones:

• Si se lleva ligeramente hacia la posición externa
  la VCS se conecta normalmente al cilindro de la cuchara y
  descarga cuando la palanca se mueve hacia la derecha.
• Si se tira completamente hacia fuera la posición regenerativa
  provoca una descarga más rápida de la cuchara cargadora. Reduce cavitación.
  El muelle de la válvula retorna la palanca a punto muerto
• Lleve hacia adentro a la posición de retracción.
  El flujo hacia el cilindro de la cuchara puede ser dosificado
  para levantar la cuchara lentamente.

BLOQUEO PARA TRANSPORTE

La palanca de mando de la cargadora tiene un bloqueo para transporte (C). Tire la palanca de bloqueo para transporte hacia arriba para bloquear la palanca y empuje hacia abajo para desbloquearla.
