Antes de arrancar el motor -- Cabina (PowrReverser™)

TS220-UN-15APR13

PY18961-UN-21MAY14

PY18962-UN-21MAY14

PY18278-UN-14AUG13

PY21486-UN-28NOV14

.

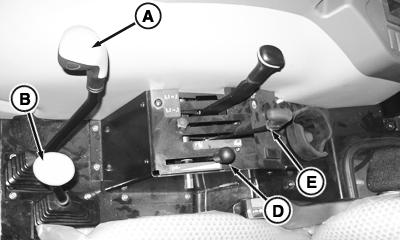

A - Palanca de cambio de marchas

B - Palanca de cambio de grupos

C - Interruptor de la TDF electrohidráulica

D - Palanca de control de carga del eje elevador

E - Palanca de control de profundidad del eje elevador

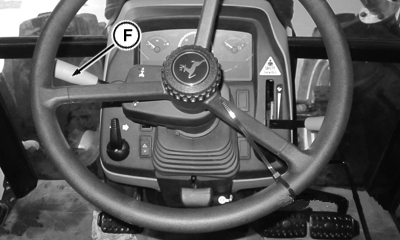

F - Palanca de sentido de marcha

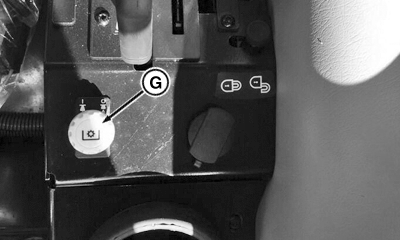

G - Interruptor de la TDF electrohidráulica

ATENCIÓN: Evitar posibles asfixias. Los gases de escape pueden causar malestar físico e incluso la muerte al operador o a terceros.

Si es necesario arrancar el motor en un recinto cerrado, procure que haya suficiente ventilación. Emplear una extensión del tubo de escape para conducir al exterior los gases o abrir puertas y ventanas para que entre suficiente aire fresco.

1. Revisar el indicador de combustible. Comprobar que el tractor tiene suficiente combustible.

2. Colocar la palanca del inversor (F) en PUNTO MUERTO.

3. Antes de encender el tractor, colocar la palanca de cambio de marchas (A) y la palanca de cambio de rangos (B) en PUNTO MUERTO y el interruptor de la TDF (C o G) en la posición DESCONECTADA.

4. Coloque las palancas de control del elevador hidráulico (D y E) en posición baja.

5. Comprobar las luces testigo. Las luces testigo deberán iluminarse al girar la llave de contacto a la posición de encendido.

   Si alguna luz testigo no funciona bien, acudir a su concesionario John Deere.

   NOTA: El interruptor de encendido y apagado de TDF electrohidráulica ofrece dos opciones, tal y como aparece en los gráficos en los que se muestran los ítems (C) y (G). Consultar la información pertinente del interruptor de la TDF electrohidráulica según la configuración del tractor.
