Cambio de aceite del cubo de rueda del eje de TDM

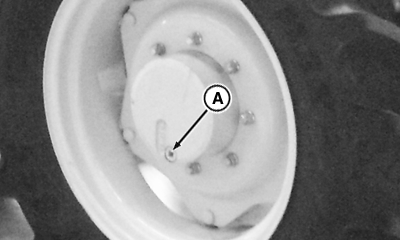

PY16237-UN-17JUL12

A - Tapón de la boca de vaciado o llenado

Intervalo de mantenimiento
	Regular—600 horas

1. NOTA: El nivel de aceite aproximado en el cubo de rueda es de 0,8 L (0,21 gal.) (cada lado) para el eje DANA y 0,6 L (0,15 gal.) para el eje CARRARO.

   Estacionar el tractor en una superficie nivelada.

2. Gire la rueda hasta que el tapón de la boca de vaciado o llenado (A) quede en la parte inferior del cubo.

3. Sacar el tapón y vaciar el aceite.

   NOTA: Recoja el aceite en un recipiente adecuado y elimínelo de manera apropiada.

4. Una vez el aceite se ha vaciado, gire la rueda hasta que el tapón de la boca de vaciado o llenado esté en posición horizontal.

5. Añadir aceite hasta el nivel esté justo por debajo del borde del orificio. Se recomienda el aceite hidráulico y de transmisiones John Deere Standard Hy-Gard™. (Consultar la sección Combustibles, lubricantes y refrigerante).

6. Instalar el tapón y apretar al valor especificado.

   Elemento	Medición	Especificación
   Tapón a cubo	Par de apriete	150 Nm (110 lb-ft)

7. Repetir el procedimiento en el cubo de rueda del lado opuesto.
