Cambio de aceite de la caja del eje de TDM

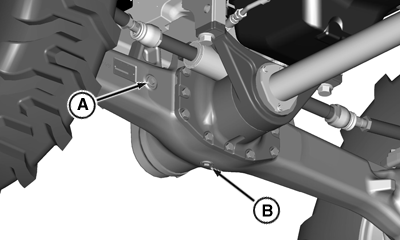

PY16238-UN-17JUL12

A - Tapón de inspección/llenado

B - Tapón de vaciado

Intervalo de mantenimiento
	Regular— 600 horas

1. NOTA: El nivel de aceite aproximado en el cubo de rueda es de 4,5 L (1,19 gal.) (cada lado) para el eje DANA y 3,9 L (1,03 gal.) para el eje CARRARO

   Estacionar el tractor en una superficie nivelada.

2. Extraer los tapones (A y B).

3. Una vez vaciado el aceite, aplicar masa estanqueizante de tuberías con TEFLON® o equivalente a las roscas del tapón de vaciado (B).

4. Instalar el tapón y apretar al valor especificado.

5. Añadir aceite hasta aprox. 12 mm (1/2 in) por debajo de la boca del tapón (A). Se recomienda el aceite hidráulico y de transmisiones John Deere Hy-Gard™. (Consultar la sección Combustibles, lubricantes y refrigerante).

6. Instalar el tapón y apretar al valor especificado.

   Elemento	Medición	Especificación
   Tapones a caja del eje	Par de apriete	150 Nm (110 lb-ft)

7. IMPORTANTE: Para evitar dañar los componentes internos del eje, compruebe el nivel de aceite a los 30 minutos.

   Después de unos 30 minutos de funcionamiento, volver a comprobar el nivel de aceite. (Consultar el procedimiento en esta misma sección.)
