Comprobación de la convergencia (tractor con TDM)

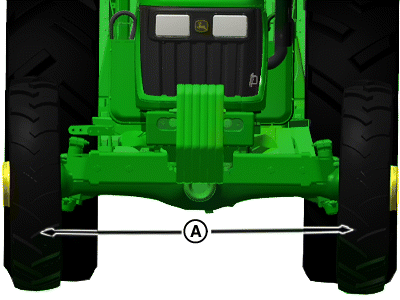

APY36650-UN-15MAR24

A - Distancia de convergencia del eje de la TDM

1. Desconectar la tracción delantera (TDM) y estacionar el tractor en una superficie nivelada. Colocar las ruedas delanteras en línea recta. Apagar el motor.

2. Medir la distancia (A) entre la línea central de los neumáticos al nivel del cubo en la parte delantera del eje. Anotar la medición y marcar los neumáticos.

3. Desplazar el tractor aproximadamente 1 m (3 ft) de modo que la marca esté a nivel del cubo pero detrás del eje. Nuevamente, medir la distancia entre los neumáticos y el mismo punto del neumático. Anotar los valores.

4. Calcular la diferencia entre las mediciones delantera y trasera. Si la medida delantera es menor, las ruedas están en "convergencia". Si la medida trasera es menor, las ruedas están en "divergencia". Puede haber desviación en cualquier sentido (convergencia o divergencia), pero deberá ser menor que 3 mm (1/8"). Ajustar la convergencia, si es necesario. (Ver el procedimiento en esta sección).
