Limpieza de rejilla, radiador, enfriador de aire de sobrealimentación y enfriador de combustible (SyncShuttle)

1. Siempre que se acumule suciedad en la rejilla frontal (A), detener el motor y limpiarla con un cepillo.


   TS266-UN-23AUG88


   APY36651-UN-15MAR24

   A - Rejilla

   ATENCIÓN: Reducir la presión del aire comprimido a menos de 210 kPa (2 bar) (30 psi) cuando se utilice para limpieza. Despejar el área de personas, protegerse de fragmentos que salgan despedidos y vestir indumentaria de protección, incluso protección ocular.

---




2.

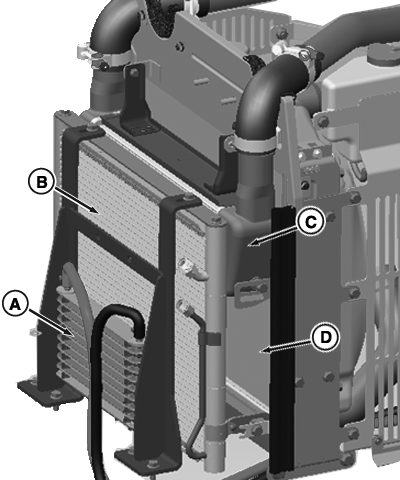

   PY18783-UN-17SEP13

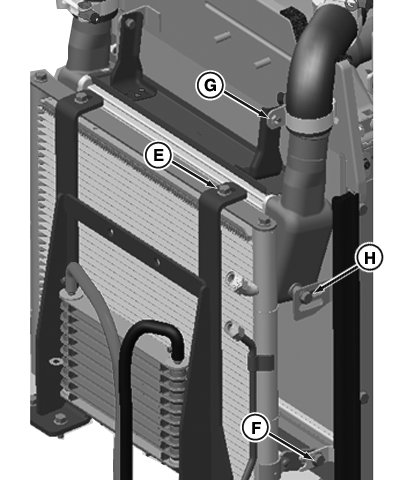

   PY18784-UN-17SEP13

   A - Enfriador de combustible (solo para 5075E)

   B - Condensador

   C - Enfriador del aire de carga

   D - Radiador

   E - Tornillos (se usan dos)

   F - Tornillos (se usan dos)

   G - Tornillos (se usan dos)

   H - Tornillos (se usan dos)

   Limpiar el enfriador de combustible (A) y la parte delantera del condensador (B) una vez instalados.

---




3. Aflojar los tornillos (E) y (F). Deslizar el condensador (B) por la ranura del tornillo (F).

4. Limpiar la parte delantera del enfriador del aire de sobrealimentación (C).

5. Soltar los tornillos (G) y (H). Inclinar el enfriador de aire de sobrealimentación sobre el tornillo (G) hasta que esté cerca del condensador (B).

6. Limpiar la superficie delantera del radiador (D).

7. Si es necesaria una limpieza más profunda, limpiar el radiador desde su parte trasera con aire comprimido o agua. Enderezar todas las aletas dobladas.
