Limpieza de rejilla, radiador, enfriador de aire de sobrealimentación (CAC), enfriador del aceite y enfriador de combustible

TS266-UN-23AUG88

APY36651-UN-15MAR24

Rejilla (Power Reverser™ )

A - Rejilla

Siempre que se acumule suciedad en la malla frontal (A), detener el motor y limpiarla con un cepillo.

ATENCIÓN: Reducir la presión del aire comprimido a menos de 210 kPa (2 bar) (30 psi) cuando se utilice para limpieza. Despejar el área de personas, protegerse de fragmentos que salgan despedidos y vestir indumentaria de protección, incluso protección ocular.

Para cabina

1.

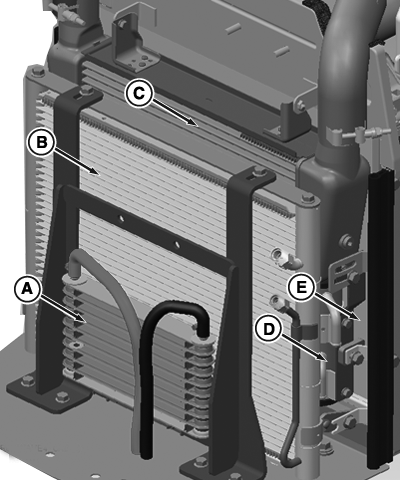

   PY18785-UN-17SEP13

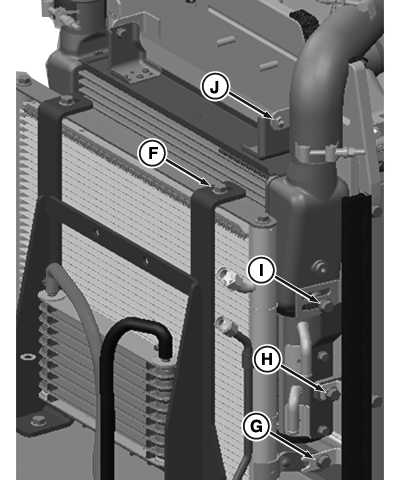

   PY18786-UN-17SEP13

   A - Enfriador de combustible (solo para 5075E)

   B - Condensador

   C - Enfriador del aire de carga

   D - Enfriador de aceite

   E - Radiador

   F - Tornillos (se usan dos)

   G - Tornillos (se usan dos)

   H - Tornillos (se usan dos)

   I - Tornillos (se usan dos)

   J - Tornillos (se usan dos)

   Limpiar el enfriador de combustible (A) y la parte delantera del condensador (B) una vez instalados.

---




2. Aflojar los tornillos (F) y (G). Deslizar el condensador (B) por la ranura del tornillo (G).

3. Limpiar la parte delantera del enfriador de aire de sobrealimentación (C) y el enfriador de aceite (D).

4. Aflojar los tornillos (J) e (I). Inclinar el enfriador de aire de sobrealimentación sobre el tornillo (J) hasta que esté cerca del condensador (B).

5. Retirar los tornillos (H) deslizar el enfriador de aceite (D) hasta que esté cercano al condensador (B).

6. Limpiar la superficie delantera del radiador (E).

7. Si es necesaria una limpieza más profunda, limpiar el radiador desde su parte trasera con aire comprimido o agua. Enderezar todas las aletas dobladas.

Para puesto de conducción abierto independiente

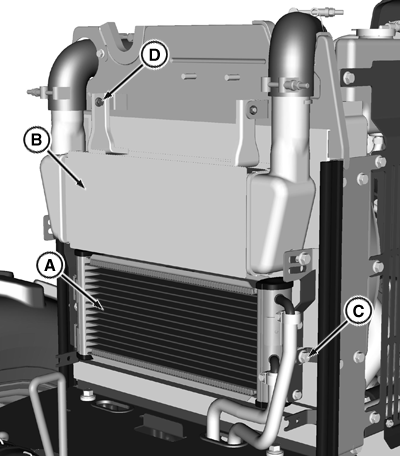

PY18483-UN-11JUL14

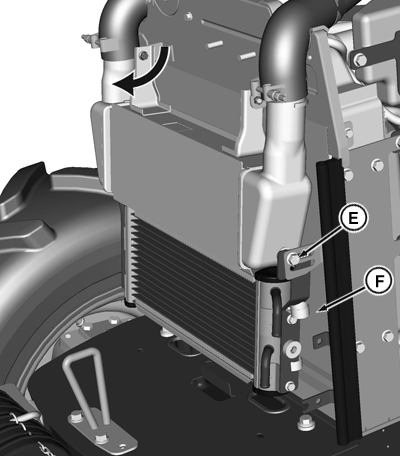

PY18484-UN-11JUL14

A - Enfriador de aceite

B - Enfriador del aire de carga

C - Tornillos (se usan dos)

D - Tornillos (se usan dos)

E - Tornillos (se usan dos)

F - Radiador

1. Limpiar la superficie delantera del enfriador de aceite (A) y el enfriador del aire de sobrealimentación (B) en la posición instalada.

2. Retirar los tornillos (C) de ambos lados.

3. Aflojar los tornillos (E y D). Deslizar el enfriador de aire de sobrealimentación (B) a lo largo de la ranura en los tornillos (E).

   Inclinar el enfriador de aire de sobrealimentación sobre el tornillo (D) hasta que quede limitado.

4. Limpiar la superficie delantera del radiador (F).

5. Si es necesaria una limpieza más profunda, limpiar el radiador desde su parte trasera con aire comprimido o agua. Enderezar todas las aletas dobladas.
