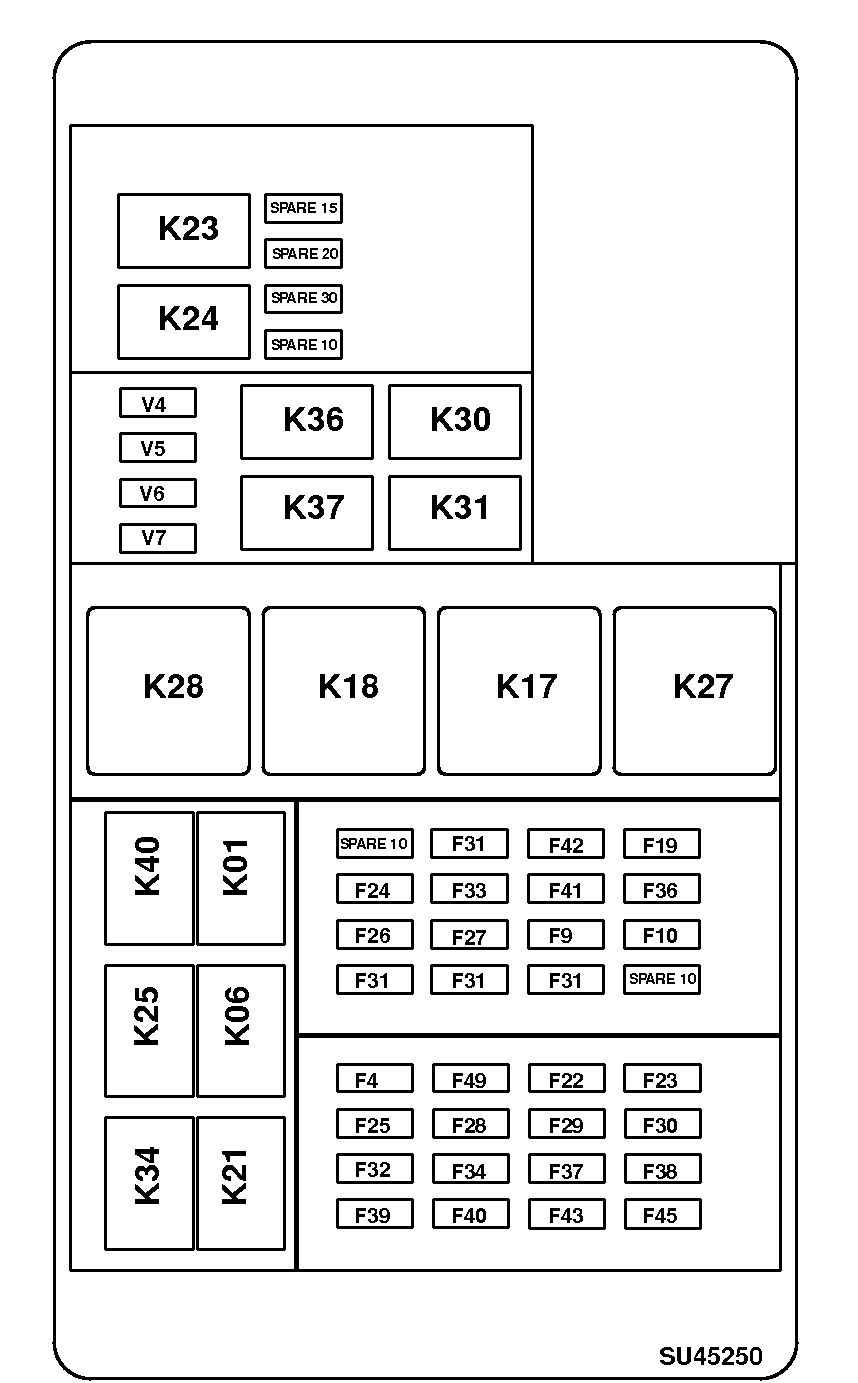

Sicherungs- und Relaiskasten – Sicherungen und Relais – Kabine (PowrReverser™-Getriebe)

PY35601-UN-09NOV16

Sicherungs- und Relaiskasten – Sicherungen – Traktoren 5058E, 5067E und 5075E

F9 - Sicherung EH-System, 15 A

F19 - Sicherung Lichtschalter, 20 A

F20 - Sicherung Scheinwerfer, 15 A

F22 - Arbeitsscheinwerfer hinten, 30 A

F23 - Arbeitsscheinwerfer vorn, 30 A

F24 - Sicherung Blinkleuchten, 5 A

F25 - Sicherung Warnblinkleuchten, 20 A

F26 - Standlicht links, 5 A

F27 - Standlicht rechts, 5 A

F28 - Bremsleuchte, 15 A

F29 - Kombiinstrument, 20 A

F30 - Signalhorn, 10 A

F31 - EQRL, 20 A

F32 - Sicherung Anschlussblock, 30 A

F33 - Batterie-Sicherung Anschlussblock, 30 A

F34 - Sicherung Anhänger-Steuereinheit, 20 A

F36 - Sicherung Anhänger-Arbeitsscheinwerfer, 15 A

F37 - Sicherung, Relais Gebläse rechts, 30 A

F38 - Sicherung, Relais Gebläse links, 30 A

F39 - Sicherung Scheibenwischerrelais, 30 A

F40 - Sicherung, Schalter Kabineninnenleuchte, 10 A

F41 - Sicherung Radio, 10 A

F42 - Sicherung für Sitzschalter, 10 A

F43 - Sicherung FCC, 10 A

F44 - Sicherung Multifunktionshebel, 10 A

F45 - Sicherung ECU-Stromversorgung, 20 A

F49 - Rundumleuchte, 10 A

SPARE 10 - Ersatzsicherung, 10 A

SPARE 10 - Ersatzsicherung, 10 A

SPARE 10 - Ersatzsicherung, 10 A

SPARE 15 - Ersatzsicherung, 15 A

SPARE 20 - Ersatzsicherung, 20 A

SPARE 30 - Ersatzsicherung, 30 A

K1 - Neutralrelais

K6 - Relais, EH-System

K17 - Relais, Arbeitsscheinwerfer hinten

K21 - Relais, ACC

K23 - Relais, linker Blinker

K24 - Relais, rechter Blinker

K25 - Relais, Bremsleuchten

K27 - Stromversorgungsrelais Anhänger

K28 - HLK-Relais

K30 - Relais, linkes Gebläse

K31 - Relais, rechtes Gebläse

K34 - Relais, Scheibenwischer

K36 - Nicht-Neutral-Relais

K37 - Relais, Getriebefreigabe

K40 - Relais, Rücklicht/Positionsleuchte

V4 - Diode, Blinker rechts

V5 - Diode, Blinker links

V6 - Diode, Klimaanlagenkupplung

V7 - Diode, EH-System
