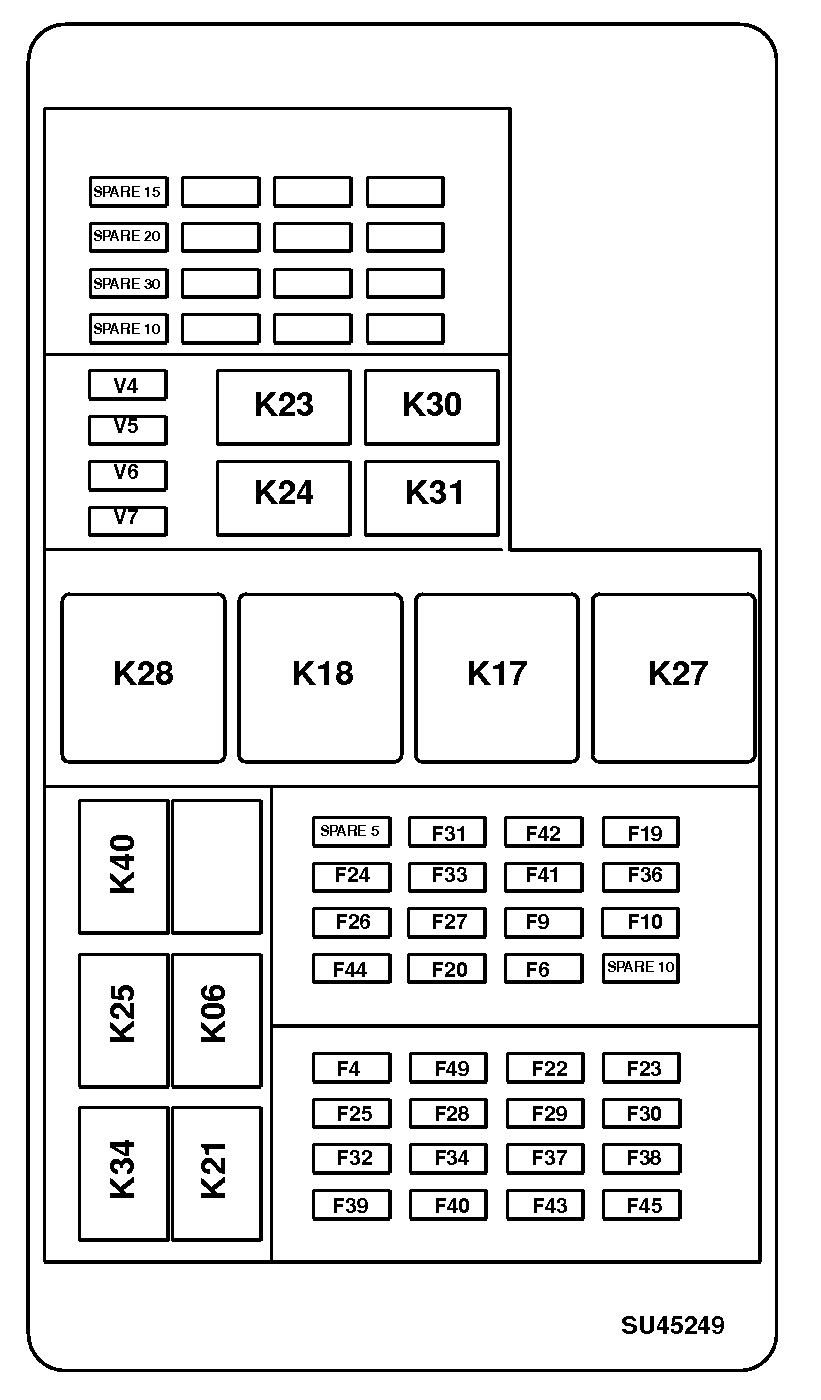

Sicherungskasten – Sicherungen und Relais – Kabine (SyncShuttle™-Getriebe)

PY35602-UN-16NOV16

Sicherungs- und Relaiskasten – Sicherungen – Traktoren 5058E, 5067E und 5075E

F4 - Sicherung Zündschalter, 30 A

F6 - Sicherung ELX-Stromversorgung, 10 A

F9 - Sicherung EH-System, 10 A

F10 - Sicherung EH-System, 10 A

F19 - Sicherung für Lichtschalter, 20 A

F20 - Sicherung Scheinwerfer, 15 A

F22 - Sicherung Arbeitsscheinwerfer hinten, 30 A

F23 - Sicherung Arbeitsscheinwerfer vorn, 30 A

F24 - Sicherung Blinker, 5 A

F25 - Sicherung Warnblinkleuchten, 20 A

F26 - Sicherung Standlicht links, 5 A

F27 - Sicherung Standlicht rechts, 5 A

F28 - Sicherung Bremsleuchte, 15 A

F29 - Sicherung Kombiinstrument, 20 A

F30 - Sicherung Signalhorn, 10 A

F31 - Sicherung EQRL, 20 A

F32 - Sicherung ACC Anschlussblock, 30 A

F33 - Batterie-Sicherung Anschlussblock, 30 A

F34 - Anhängerbremse, 20 A

F35 - Sicherung, Relais Heizung/Lüftung/Klimaanlage, 30 A

F36 - Sicherung Anhänger-Arbeitsscheinwerfer, 15 A

F37 - Sicherung Gebläse rechts, 30 A

F38 - Sicherung Gebläse links, 30 A

F39 - Sicherung Scheibenwischer, 20 A

F40 - Sicherung Kabineninnenleuchte, 10 A

F41 - Sicherung Radio, 10 A

F42 - Sicherung Sitzschalter, 20 A

F43 - Sicherung FCC, 10 A

F44 - Sicherung Multifunktionshebel, 10 A

F45 - ECU-Sicherung, 20 A

F49 - Sicherung Rundumleuchte, 10 A

SPARE 5 - Ersatzsicherung, 5 A

SPARE 10 - Ersatzsicherung, 10 A

SPARE 10 - Ersatzsicherung, 10 A

SPARE 15 - Ersatzsicherung, 15 A

SPARE 20 - Ersatzsicherung, 20 A

SPARE 30 - Ersatzsicherung, 30 A

K6 - Relais, EH-System

K17 - Relais, Arbeitsscheinwerfer hinten

K18 - Relais, Arbeitsscheinwerfer vorn

K21 - Relais, ACC

K23 - Relais, linker Blinker

K24 - Relais, rechter Blinker

K25 - Relais, Bremsleuchten

K27 - Anhängerrelais

K28 - HLK-Relais

K30 - Relais, linkes Gebläse

K31 - Relais, rechtes Gebläse

K34 - Relais, Scheibenwischer

K40 - Relais, Rücklicht/Positionsleuchte

V4 - Diode, Blinker rechts

V5 - Diode, Blinker links

V6 - Diode, Klimaanlagenkupplung

V7 - Diode, EH-System
