Sicherungs- und Relaiskasten – Sicherungen und Relais – isolierte offene Fahrerplattform (SyncShuttle-Getriebe)

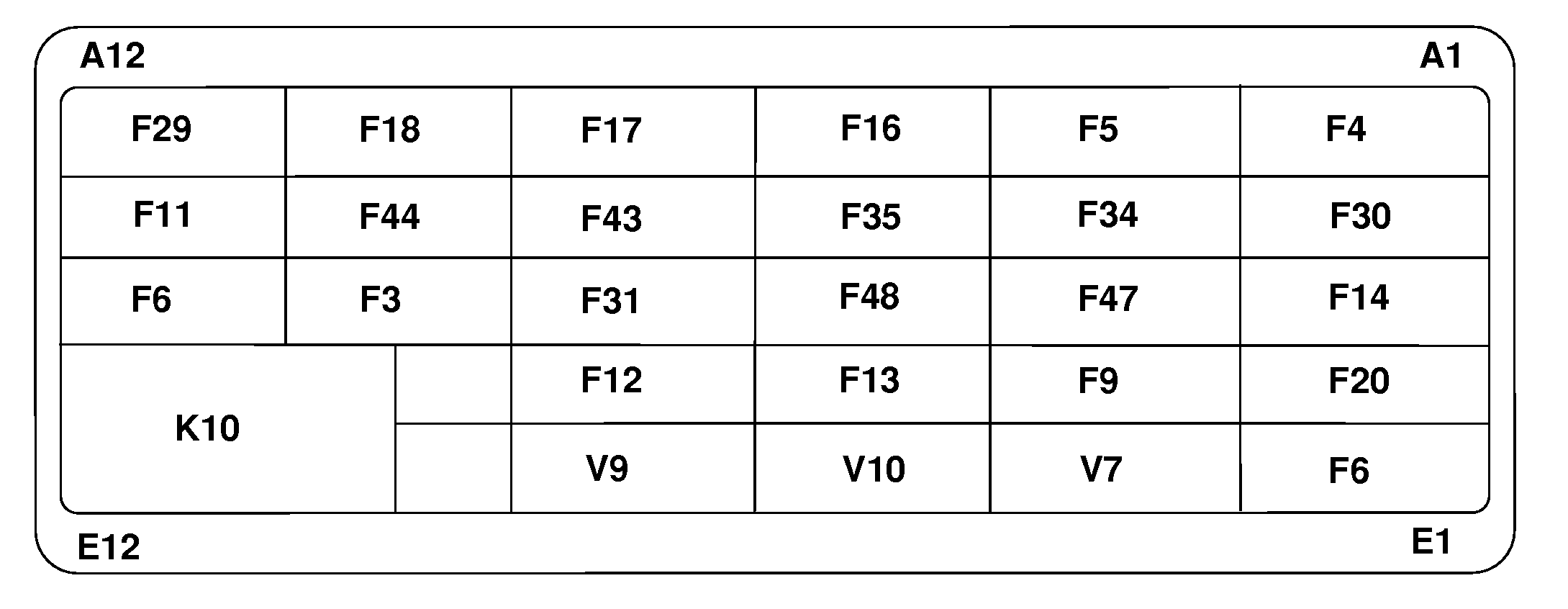

PY35048-UN-07NOV16

Angaben zum Einbauort der Sicherungen nur bei Traktoren 5050E

F29 - Sicherung Kombiinstrument, 20 A

F18 - Sicherung Rundumleuchte, 10 A

F17 - Sicherung Blinkgeber, 20 A

F16 - Sicherung Bremsleuchte, 15 A

F5 - Sicherung Kraftstoffpumpe, 10 A

F4 - Sicherung Zündschalter, 30 A

F11 - Sicherung Lichtschalter, 25 A

F44 - Sicherung Lader-Multifunktionshebel, 10 A

F43 - Sicherung FCC, 10 A

F35 - Sicherung Sitzschalter, 5 A

F34 - Sicherung Anhänger, 20 A

K30 - Sicherung Signalhorn, 10 A

F6 - Sicherung Kraftstoffabsperr-Magnetventil, 10 A

F3 - Sicherung Drehstromgenerator, 10 A

F31 - Sicherung EQRL, 20 A

F48 - Sicherung Standlicht links, 5 A

F47 - Sicherung Standlicht rechts, 5 A

K14 - Sicherung Arbeitsscheinwerfer, 10 A

F12 - Sicherung Fernlicht, 20 A

F13 - Sicherung Abblendlicht, 15 A

F9 - Sicherung EH-System, 10 A

F20 - Sicherung EH-System, 10 A

F6 - Sicherung ELX-Stromversorgung, 10 A

V9 - Diodenmodul

V10 - Diodenmodul

V7 - Diodenmodul

K10 - Relais für Kraftstoffabsperrung

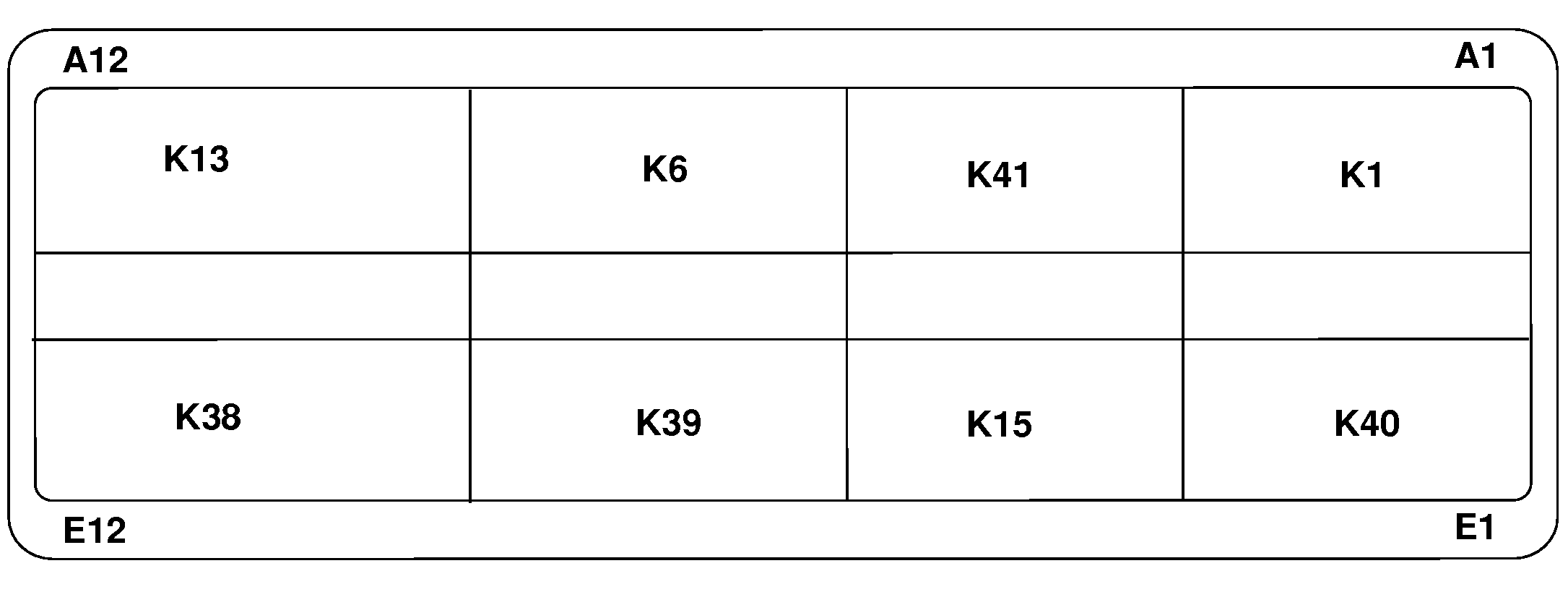

PY35049-UN-07NOV16

Angaben zum Einbauort der Relais nur bei Traktoren 5050E

K13 - Relais, Kraftstoffpumpe

K6 - Relais, EH-System

K41 - Relais, Neutralverriegelung

K1 - Neutralrelais

K38 - Relais, Arbeitsscheinwerfer

K39 - Relais Kraftstoffabsperrung, Zapfwelle

K15 - Relais, Bremsleuchten

K40 - Relais, Standlicht
