Bedienung des SyncShuttle-Getriebes

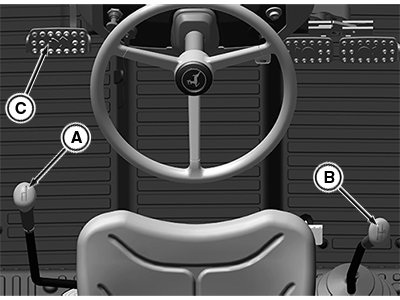

PY33083-UN-24OCT16

Isolierte offene Fahrerplattform (IOOS)

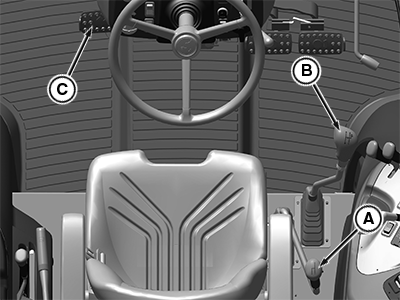

PY33084-UN-24OCT16

Kabine

A - Gruppenschalthebel

B - Gangschalthebel

C - Kupplungspedal

Mit Gruppenschalthebel (A) können drei Bereiche ausgewählt werden: A, B und C.

Der Gangschalthebel (B) ermöglicht drei Gänge für Vorwärts- und einen Gang für Rückwärtsfahrt (1, 2, 3, R).

• Neun Vorwärtsgänge sind verfügbar, wenn der Gruppen- und der Gangschalthebel verwendet werden
• Drei Rückwärtsgänge sind verfügbar, wenn der Gruppenschalthebel verwendet wird

WICHTIG: Die Synchroneinheit der oberen Welle ist nur für die Gänge. Um Getriebeschäden zu vermeiden, die Schaltgruppe nicht während der Fahrt wechseln. Um in eine andere Gruppe zu schalten, den Traktor anhalten, das Kupplungspedal vollständig betätigen und die Motordrehzahl verringern.

Das Kupplungspedal muss VOLLSTÄNDIG betätigt sein, um in einen anderen Gang zu schalten. Wenn das Kupplungspedal nicht vollständig betätigt ist, kann der Schalthebel nur in Neutralstellung gebracht werden. In diesem Fall, das Kupplungspedal stärker betätigen. Wenn der Leerweg des Kupplungspedals außerhalb der Spezifikation liegt, das Gestänge des Kupplungspedals vom John Deere Händler einstellen lassen.

Niemals während der Fahrt den Fuß auf dem Kupplungspedal abstellen. Die Kupplung wird dadurch unnötig abgenutzt.

Schalten der Gruppen: Vor dem Schalten in eine Gruppe muss das Fahrzeug vollständig zum Stillstand gekommen sein.

1. Nachdem der Traktor angehalten wurde, die Motordrehzahl auf Leerlaufdrehzahl einstellen.
2. Das Kupplungspedal VOLLSTÄNDIG betätigen.
3. Die gewünschte Gruppe (A, B, C) einlegen.
4. Das Kupplungspedal langsam loslassen, um die Last allmählich aufzunehmen.
5. Die Motordrehzahl erhöhen, sobald der Schaltvorgang abgeschlossen ist.

Schalten der Gänge: Die Gänge können während der Fahrt (ohne anzuhalten) geschaltet werden.

1. Kupplungspedal (C) während der Fahrt VOLLSTÄNDIG betätigen.
2. Gewünschten Gang auswählen (1, 2, 3, R).
3. Das Kupplungspedal langsam loslassen, um die Last allmählich aufzunehmen.
