Traktor-Bedienelemente – rechte Seite bei Kabine (SyncShuttle-Getriebe)

Modelle 5058E, 5067E und 5075E

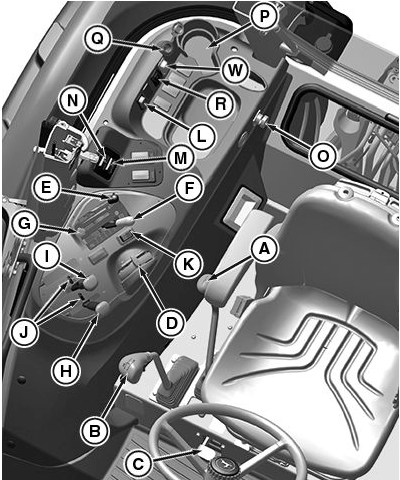

PY41884-UN-29AUG17

Bedienelemente, rechte Seite

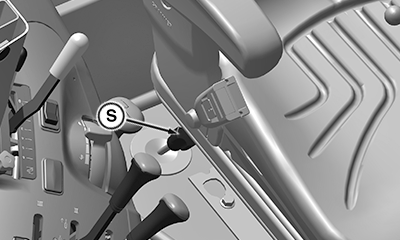

PY35444-UN-02FEB17

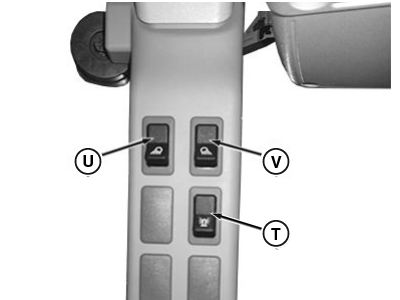

PY41885-UN-29AUG17

A - Gangschalthebel

B - Gruppenschalthebel

C - Differenzialsperrenpedal

D - Handgashebel

E - Hebel für Zugwiderstandsregelung

F - Hebel für Lageregelung

G - Anschlagknopf für Lageregelung

H - Hebel für SCV I

I - Hebel für SCV II

J - Sperre des SCV-Hebels

K - Schalter für elektrohydraulischen Frontantrieb

L - Zapfwellen-Freigabeschalter

M - Schalter für schnelles Senken

N - Schalter für schnelles Heben

O - Ausgang, Kabelbaum

P - Flaschenhalter

Q - Lampenfassung

R - Prüfschalter der Anhänger-Feststellbremse (falls vorhanden)

S - Drehknopf für Senkgeschwindigkeit der Hubwelle

T - Schalter für Rundumleuchte

U - Schalter für vordere Arbeitsscheinwerfer

V - Schalter für hintere Arbeitsscheinwerfer

W - Schalter für Heckscheibenwischer (falls vorhanden)

WICHTIG: Hebel für Lageregelung (F) und Hebel für Zugwiderstandsregelung (E) sind in der Kabine im Vergleich zur IOOS vertauscht.

Modell 5050E

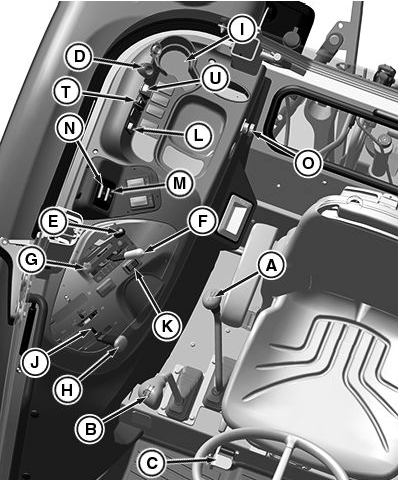

PY41886-UN-29AUG17

Bedienelemente, rechte Seite

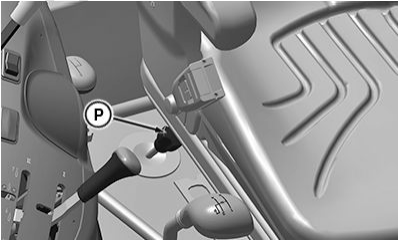

PY41887-UN-29AUG17

.

PY41888-UN-29AUG17

A - Gangschalthebel

B - Gruppenschalthebel

C - Differenzialsperrenpedal

D - Lampenfassung

E - Hebel für Zugwiderstandsregelung

F - Hebel für Lageregelung

G - Anschlagknopf für Lageregelung

H - Hebel für SCV I

I - Flaschenhalter

J - Sperre des SCV-Hebels

K - Schalter für elektrohydraulischen Frontantrieb

L - Zapfwellen-Freigabeschalter

M - Schalter für schnelles Senken

N - Schalter für schnelles Heben

O - Ausgang, Kabelbaum

P - Drehknopf für Senkgeschwindigkeit der Hubwelle

Q - Schalter für Rundumleuchte

R - Schalter für vordere Arbeitsscheinwerfer

S - Schalter für hintere Arbeitsscheinwerfer

T - Prüfschalter der Anhänger-Feststellbremse (falls vorhanden)

U - Schalter für Heckscheibenwischer (falls vorhanden)

WICHTIG: Hebel für Lageregelung (F) und Hebel für Zugwiderstandsregelung (E) sind in der Kabine im Vergleich zur IOOS vertauscht.
