Traktor-Bedienelemente – rechte Seite bei Kabine (PowrReverser™-Getriebe)

Modelle 5058E, 5067E und 5075E

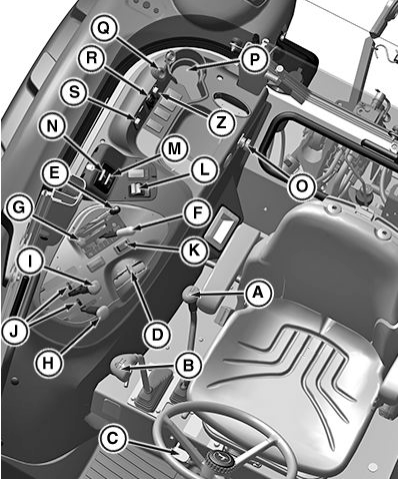

PY41890-UN-29AUG17

Bedienelemente, rechte Seite

PY41891-UN-29AUG17

PY41892-UN-29AUG17

PY41836-UN-08AUG17

Für Traktoren 5067E und 5075E (Getriebe 24Vx12R)

A - Gangschalthebel

B - Gruppenschalthebel

C - Differenzialsperrenpedal

D - Handgashebel

E - Hebel für Zugwiderstandsregelung

F - Hebel für Lageregelung

G - Anschlagknopf für Lageregelung

H - Hebel für SCV I

I - Hebel für SCV II

J - Sperre des SCV-Hebels

K - Schalter für elektrohydraulischen Frontantrieb

L - Schalter für elektrohydraulische Zapfwelle (nur für PowrReverser™-Getriebe)

M - Schalter für schnelles Senken

N - Schalter für schnelles Heben

O - Ausgang, Kabelbaum

P - Flaschenhalter

Q - Lampenfassung

R - Prüfschalter der Anhänger-Feststellbremse (falls vorhanden)

S - Zapfwellen-Freigabeschalter

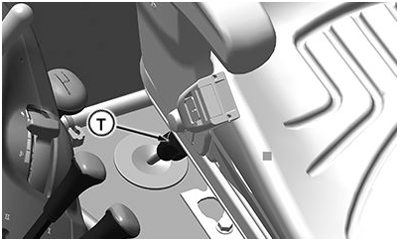

T - Drehknopf für Senkgeschwindigkeit der Hubwelle

U - Schalter für Rundumleuchte

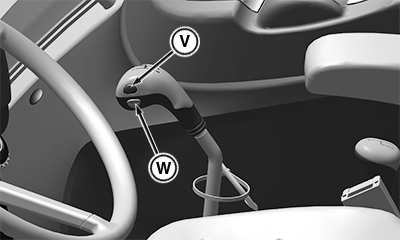

V - Hohe Drehzahl

W - Niedrige Drehzahl

X - Schalter für vordere Arbeitsscheinwerfer

Y - Schalter für hintere Arbeitsscheinwerfer

Z - Schalter für Heckscheibenwischer (falls vorhanden)

WICHTIG: Hebel für Lageregelung (F) und Hebel für Zugwiderstandsregelung (E) sind in der Kabine im Vergleich zur IOOS vertauscht.

Modell 5050E

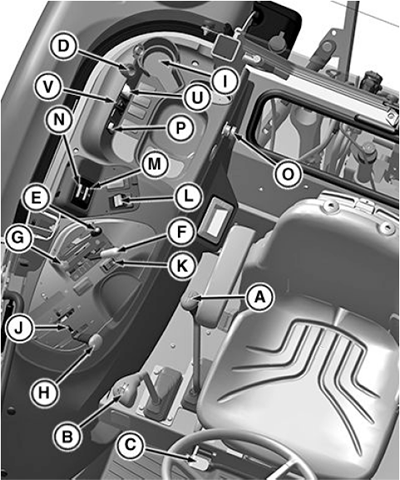

PY41893-UN-29AUG17

Bedienelemente, rechte Seite

PY35441-UN-02FEB17

PY41894-UN-29AUG17

A - Gangschalthebel

B - Gruppenschalthebel

C - Differenzialsperrenpedal

D - Lampenfassung

E - Hebel für Zugwiderstandsregelung

F - Hebel für Lageregelung

G - Anschlagknopf für Lageregelung

H - Hebel für SCV I

I - Flaschenhalter

J - Sperre des SCV-Hebels

K - Schalter für elektrohydraulischen Frontantrieb

L - Schalter für elektrohydraulische Zapfwelle (nur für PowrReverser™-Getriebe)

M - Schalter für schnelles Senken

N - Schalter für schnelles Heben

O - Ausgang, Kabelbaum

P - Zapfwellen-Freigabeschalter

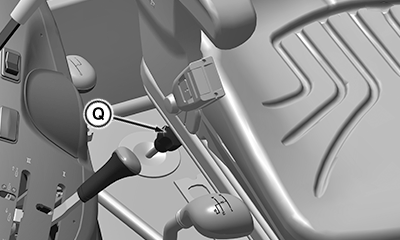

Q - Drehknopf für Senkgeschwindigkeit der Hubwelle

R - Schalter für Rundumleuchte

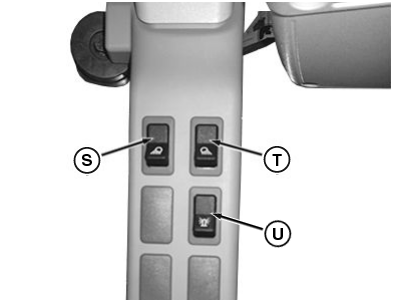

S - Schalter für vordere Arbeitsscheinwerfer

T - Schalter für hintere Arbeitsscheinwerfer

U - Schalter für Heckscheibenwischer (falls vorhanden)

V - Prüfschalter der Anhänger-Feststellbremse (falls vorhanden)

WICHTIG: Hebel für Lageregelung (F) und Hebel für Zugwiderstandsregelung (E) sind in der Kabine im Vergleich zur IOOS vertauscht.
