Hydraulisches Anhängerbremsventil (falls vorhanden)

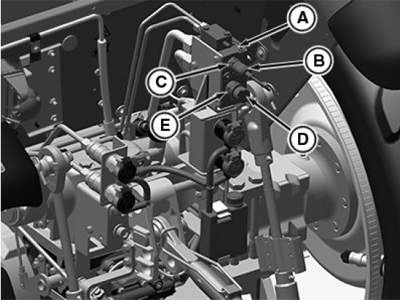

PY41951-UN-29AUG17

Hydraulisches Anhängerbremsventil

A - Anhängerbremsventil

B - Staubschutzstopfen, Zusatzleitung

C - Anschluss, Zusatzleitung

D - Staubschutzstopfen, Steuerleitung

E - Anschluss, Steuerleitung

1. Staubschutzstopfen (B und D) vom Zusatzleitungs-Anschluss (C) und Steuerleitungs-Anschluss (E) am Anhängerbremsventil (A) entfernen (siehe Abbildung).
2. Druckschläuche der Anhängerbremse am Zusatzleitungs-Anschluss (C) und Steuerleitungs-Anschluss (E) anschließen und dabei sicherstellen, dass sämtliche Anschlüsse sauber sind und ordnungsgemäß angeschlossen werden.
3. Die Bremspedale betätigen, um die hydraulische Anhängerbremse zu betätigen. Die Bremswirkung hängt vom Druck auf die Bremspedale ab.

ACHTUNG: Niemals schneller als 25 km/h (15 mph) fahren, wenn ein Anhänger mit hydraulischen Bremsen angehängt ist.

WICHTIG: Um übermäßige Abnutzung der Bremsen zu vermeiden, Folgendes beachten:

Sicherstellen, dass der Druckschlauch richtig angeschlossen ist.

Beim Bergabfahren den gleichen Gang wählen wie beim Bergauffahren.

Die hydraulische Anhängerbremse regelmäßig prüfen, um sicherzustellen, dass sie einwandfrei funktioniert.

Anhängerbremsventil – Funktion/Betriebsfluss

1. Das Anhängerbremsventils dient zur Annahme des höheren Drucks von Betriebs- und Sekundärbremsdruck und zur Weiterleitung dieses Drucks an Anhängerbremse.

2. Diese Ventile müssen bei Anhänger mit normalen Bremsen verwendet werden.

3. Bei einem Defekt der Steuerleitung fällt der Druck in der Zusatzleitung bei vollständiger Betätigung der Betriebsbremsen-Steuerung innerhalb von 2 Sekunden auf 10 bar; wenn die Betriebsbremsen-Steuerung freigegeben wird, wird die Zusatzleitung wieder mit Druck beaufschlagt.

4. Der Hauptsteuerschieber der Steuerung muss durch ein hydraulisches Steuerventil betätigt werden.

5. Das Ventil hat eine “Plug&Brake”-Bauweise.

HINWEIS:

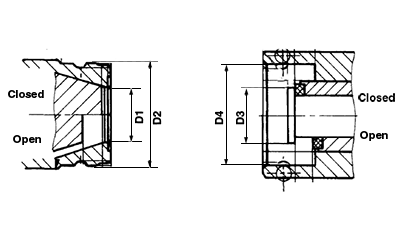

PY41852-UN-14AUG17

Steuerleitung Schlauchverbindung (ISO 5676)

D1 - Ø 16,5 + 0,01 (mm)

D2 - Ø 30 (mm)

D3 - Ø 16,4 - 0,01 (mm)

D4 - Ø 30 (mm)

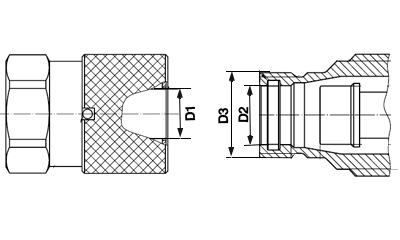

PY41853-UN-14AUG17

Zusatzleitungs-Schlauchverbindung (ISO 16028 Größe 10)

D1 - Ø min 12,50, max 12,57 (mm)

D2 - Ø min 16,10, max 16,20 (mm)

D3 - Ø min 12,65, max 12,70 (mm)
