Funktion des Fernbedienungsschalters für Zapfwellen-Freigabe

Mit einer Druckschalter zur Zapfwellenfreigabe kann die Zapfwelle EIN und AUS geschaltet werden. Der Zustand der Zapfwellen-Freigabesteuerung wird durch eine Anzeige auf dem Schalter angezeigt. Nachstehend die drei Sequenzen zur Definition der Funktionalität.

1.

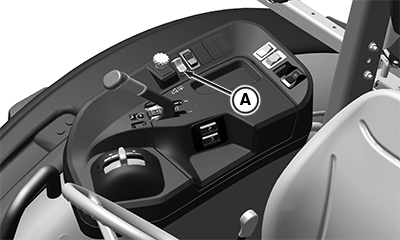

   PY41975-UN-01SEP17

   Für Traktoren 5058E, 5067E und 5075E mit isolierter offener Fahrerplattform (IOOS)

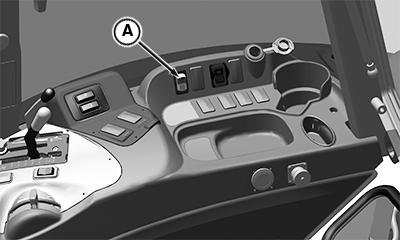

   PY41976-UN-01SEP17

   Für Kabinentraktoren 5058E, 5067E und 5075E

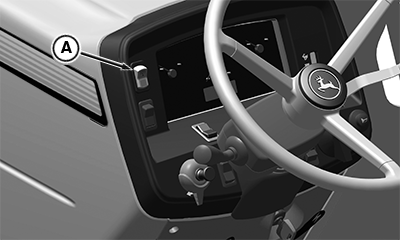

   PY41977-UN-01SEP17

   Für Traktoren 5050E mit isolierter offener Fahrerplattform (IOOS) und PR-Getriebe

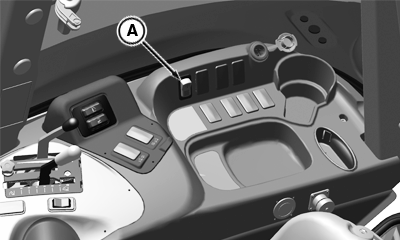

   PY41978-UN-01SEP17

   Für Kabinentraktoren 5050E

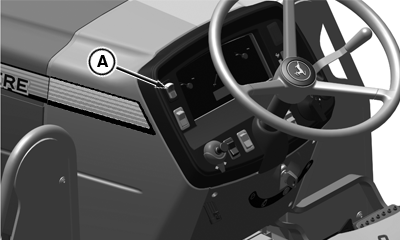

   PY41979-UN-01SEP17

   Für Traktoren 5050E mit isolierter offener Fahrerplattform (IOOS) und TSS-Getriebe

   A - Zapfwellen-Freigabeschalter

   Fahrer im Sitz / Zapfwelle einschalten / Zapfwellenfreigabe einschalten = Zapfwelle läuft weiter, wenn der Fahrer den Sitz verlässt.

---




2. Fahrer im Sitz / Zapfwelle einschalten / Fahrer verlässt Sitz / Zapfwellenfreigabe einschalten innerhalb von 7 Sekunden = Zapfwelle läuft weiter, wenn der Fahrer den Sitz verlässt.

3. Fahrer nicht im Sitz / Zapfwelle einschalten = Zapfwelle läuft weiter, wenn der Fahrer den Sitz verlässt.
