Einstellung des Sitzes – mechanische Federung (Kabine)

PULV007205-UN-11NOV10

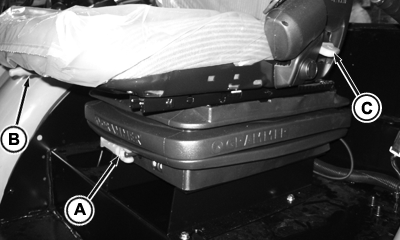

Kabine, mechanischer Sitz

A - Hebel für Gewichtseinstellung

B - Hebel für Längseinstellung

C - Hebel für Neigungsverstellung der Rückenlehne

ACHTUNG: Zur Vermeidung von Unfällen den Sitz vor dem Fahren einstellen.

WICHTIG: Beim Einstellen des Sitzes darauf achten, dass alle Bedienelemente mühelos zugänglich sind.

Den Erfordernissen des Fahrers entsprechend einstellen. Es sind vier Sitzeinstellungen verfügbar:

Gewichtseinstellung

1. Den Gewichtseinstellhebel (A) herausklappen.
2. Den Hebel im Uhrzeigersinn (erhöhen der Last) oder gegen den Uhrzeigersinn (verringern der Last) drehen, um den gewünschten Federungsweg für das Fahrergewicht zu erhalten.

   WICHTIG: Den Hebel (A) nicht weiter gegen den Uhrzeigersinn (verringern der Last) drehen, wenn der Sitz die minimale Gewichtsposition erreicht und der Hebelwiderstand zunimmt. Ansonsten könnte der Sitzmechanismus beschädigt werden.

   HINWEIS: Der Gewichtsbereich kann auf Werte zwischen 50 und 130 kg (110 und 285 lb) eingestellt werden. Bei richtiger Einstellung darf die Sitzfederung nicht unten anstoßen.

3. Den Hebel (A) zurückbringen, um den Sitz in der gewünschten Stellung zu verriegeln.

Längsverstellung

1. Den Längsverstellungshebel (B) nach oben heben.
2. Den Sitz in die gewünschte Stellung schieben.
3. Den Längsverstellungshebel (B) loslassen, um den Sitz in der gewünschten Stellung zu verriegeln.

Neigungsverstellung der Rückenlehne

1. Den Hebel (C) für die Rückenlehnen-Neigungsverstellung nach oben ziehen.
2. Die Rückenlehne wie gewünscht nach vorne oder hinten neigen.
3. Den Hebel (C) für die Rückenlehnen-Neigungsverstellung loslassen, um den Sitz in der gewünschten Stellung zu verriegeln.

Höheneinstellung

1. Die Sitzwanne nach oben heben, bis ein Klicken hörbar ist. HINWEIS: Es gibt drei Höhenstellungen.

2. Die Sitzwanne über die höchste Stellung anheben und dann in die gewünschte Stellung absenken.
