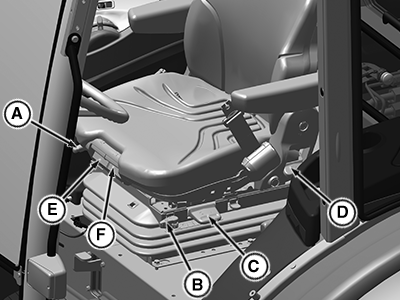

Einstellung des Sitzes – Luftfederung (falls vorhanden) (Kabine)

PY31585-UN-24NOV16

Luftgefederter Sitz

LV22465-UN-16JUL14

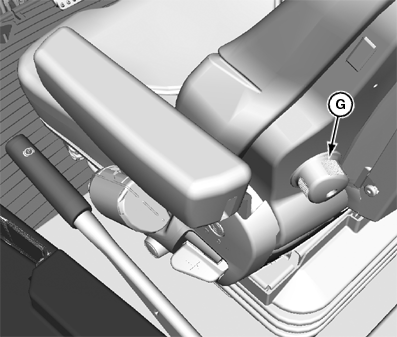

Einstellung der Lendenwirbelstütze

A - Hebel für Längsverstellung

B - Hebel für Längsverstellung der Federung

C - Hebel für Gewichtseinstellung

D - Hebel für Neigungsverstellung der Rückenlehne

E - Hebel für Polsterstellung

F - Hebel für Polsterstellung

G - Drehknopf zur Einstellung der Lendenwirbelstütze

ACHTUNG: Zur Vermeidung von Unfällen den Sitz vor dem Fahren einstellen.

WICHTIG: Beim Einstellen des Sitzes darauf achten, dass alle Bedienelemente mühelos zugänglich sind.

Den Erfordernissen des Fahrers entsprechend einstellen. Es sind sechs Sitzeinstellungen verfügbar:

Längsverstellung

1. Den Längsverstellungshebel (A) nach oben ziehen.
2. Den Sitz in die gewünschte Stellung schieben.
3. Den Längsverstellungshebel (A) loslassen, um den Sitz in der gewünschten Stellung zu verriegeln.

Einstellung der Längsfederung

• Hebel (B) nach vorn – Längsfederung.
• Hebel (B) nach hinten – KEINE Längsfederung.

Gewichtseinstellung

1. Den Gewichteinstellhebel (C) nach oben ziehen.
2. Den gewünschten Federungsweg für das Fahrergewicht einstellen. HINWEIS: Bei richtiger Einstellung darf die Sitzfederung nicht unten anstoßen.

3. Zum Verriegeln des Sitzes den Gewichteinstellhebel loslassen.

Neigungsverstellung der Rückenlehne

1. Den Hebel (D) für die Rückenlehnen-Neigungsverstellung nach oben heben.
2. Die Rückenlehne wie gewünscht nach vorne oder hinten neigen.
3. Den Hebel für die Rückenlehnen-Neigungsverstellung loslassen, um den Sitz in der gewünschten Stellung zu verriegeln.

Stellung des Sitzpolsters

1. Den Hebel für die Polsterstellung (E) anheben, um das Polster nach oben zu neigen.
2. Den Hebel für die Polsterstellung (F) anheben, um die Neigung des Polsters zu verringern.

Einstellung der Lendenwirbelstütze

Den Lendenwirbelstützen-Einstellknopf (G) drehen, um die Lendenwirbelstütze zu verstärken bzw. abzuschwächen.
